RA 209-26/V2/ER--X-NPP

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

CSA209

UY209.SH

RAE29-XL-NPP

FHR209

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

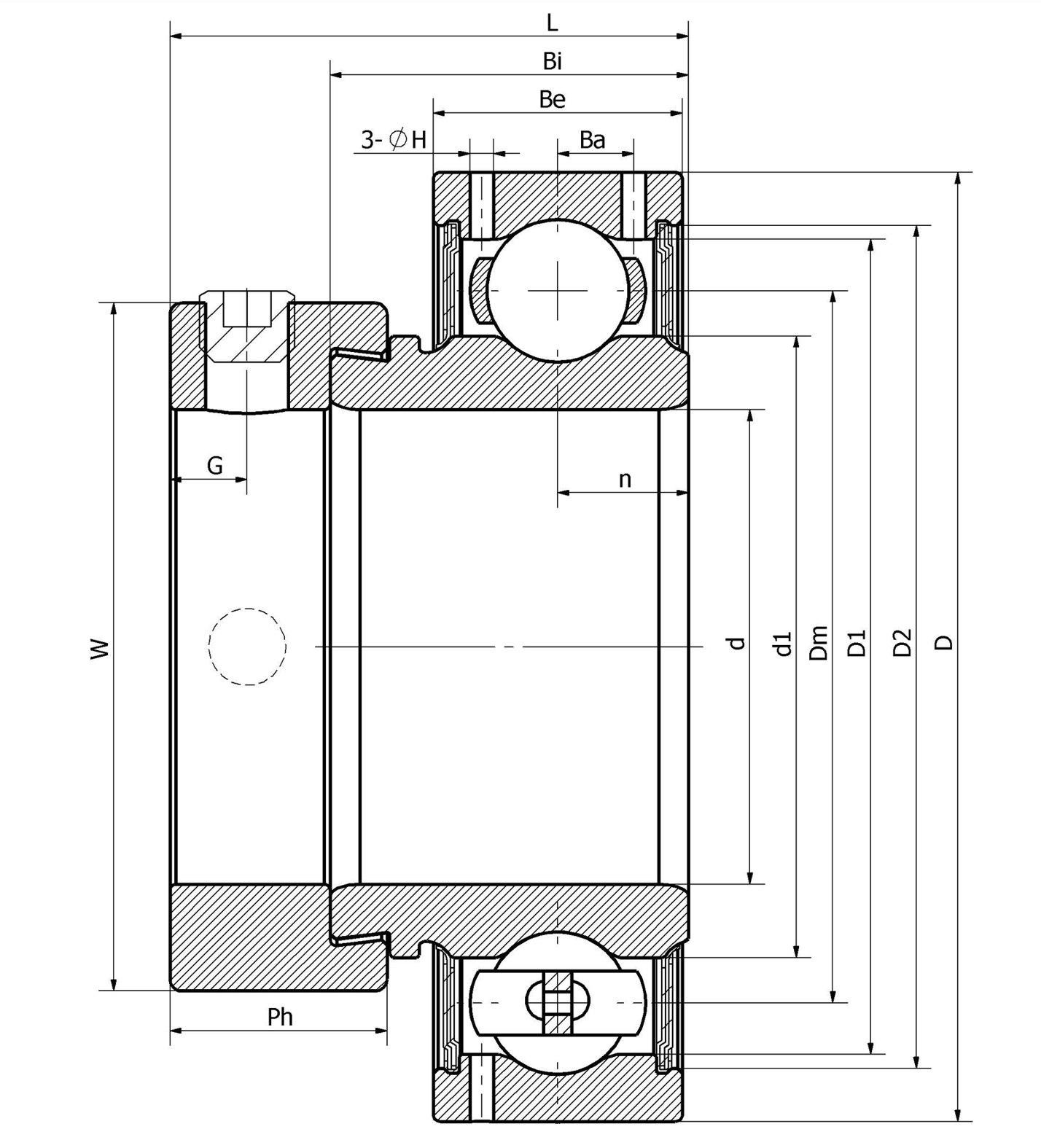

Основные размеры и рабочие параметры

41.275mm

Внутренний диаметр (отверстие)

85mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

66mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

63.5mm

Eccentric sleeve outer diameter

22mm

Outer ring height

11mm

channel distance

30.2mm

Inner ring height

43.5mm

total height

6.5mm

Set screw hole distance

18.3mm

Eccentric sleeve height

(UNF)

5/16-24

Set screw specifications

32800N

Radial static load rating

Cor

20700N

Radial dynamic load rating

≈m

0.6Kg

weight

1.625in

Внутренний диаметр (отверстие)

3.346in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

2.598in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

2.500in

Eccentric sleeve outer diameter

0.866in

Outer ring height

0.433in

channel distance

1.189in

Inner ring height

1.713in

total height

0.256in

Set screw hole distance

0.720in

Eccentric sleeve height

(UNF)

5/16-24

Set screw specifications

32800N

Radial static load rating

Cor

20700N

Radial dynamic load rating

≈m

0.6Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

X-NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
