RA 204-12/V2/ER--X-NPP

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

CSA204-12

UY204-12.SH

RAE24-XL-NPP

FHR204-12

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

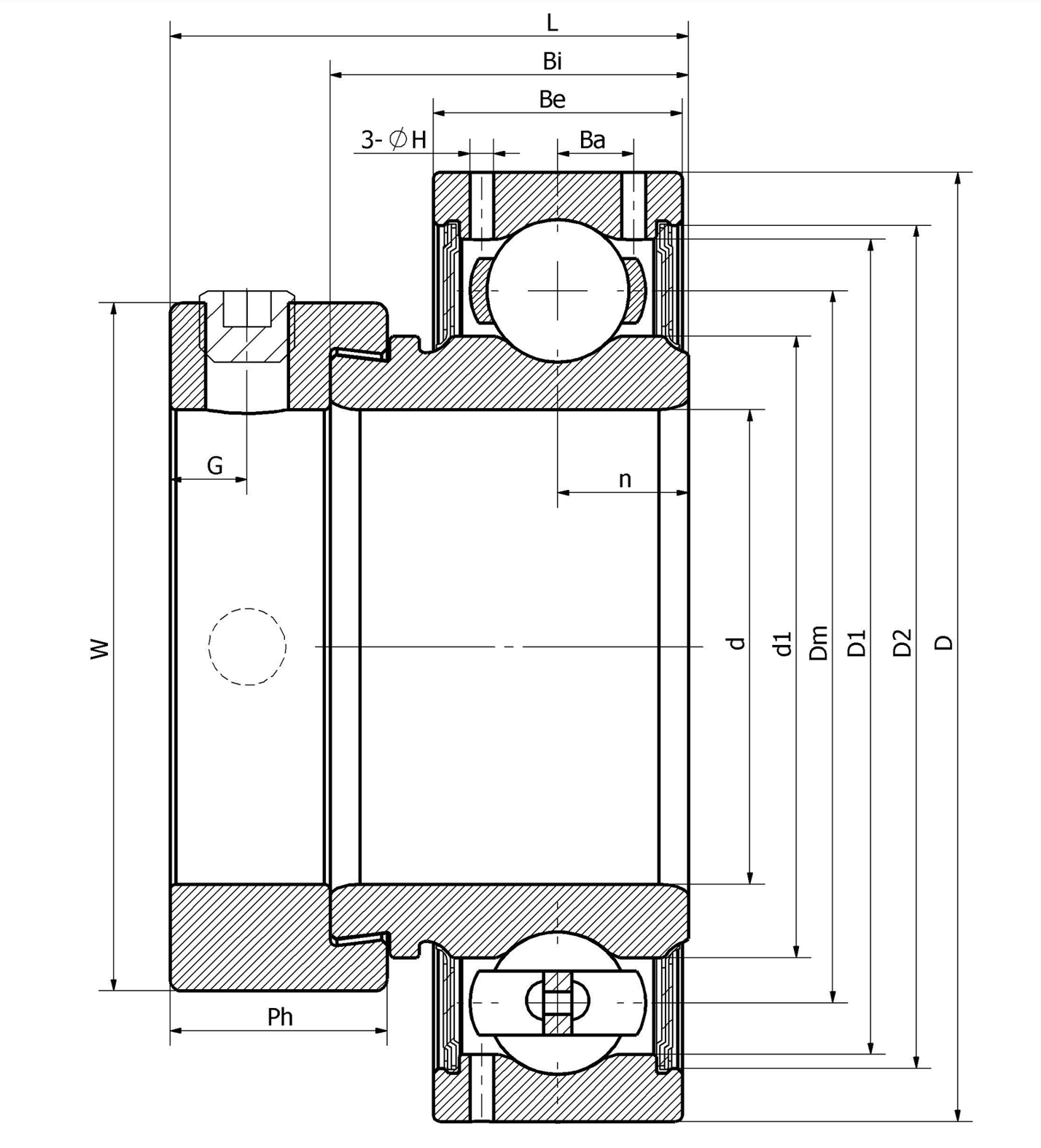

Основные размеры и рабочие параметры

19.05mm

Внутренний диаметр (отверстие)

47mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

33.9mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

33.3mm

Eccentric sleeve outer diameter

14mm

Outer ring height

7.5mm

channel distance

21.4mm

Inner ring height

30.7mm

total height

5mm

Set screw hole distance

13.5mm

Eccentric sleeve height

(UNF)

1/4-28

Set screw specifications

12800N

Radial static load rating

Cor

6600N

Radial dynamic load rating

≈m

0.15Kg

weight

0.750in

Внутренний диаметр (отверстие)

1.850in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

1.335in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

1.311in

Eccentric sleeve outer diameter

0.551in

Outer ring height

0.295in

channel distance

0.843in

Inner ring height

1.209in

total height

0.197in

Set screw hole distance

0.531in

Eccentric sleeve height

(UNF)

1/4-28

Set screw specifications

12800N

Radial static load rating

Cor

6600N

Radial dynamic load rating

≈m

0.15Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

X-NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
