UH 217/70 2S.T

UH 217/70 2S.T

Agricultural machinery bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

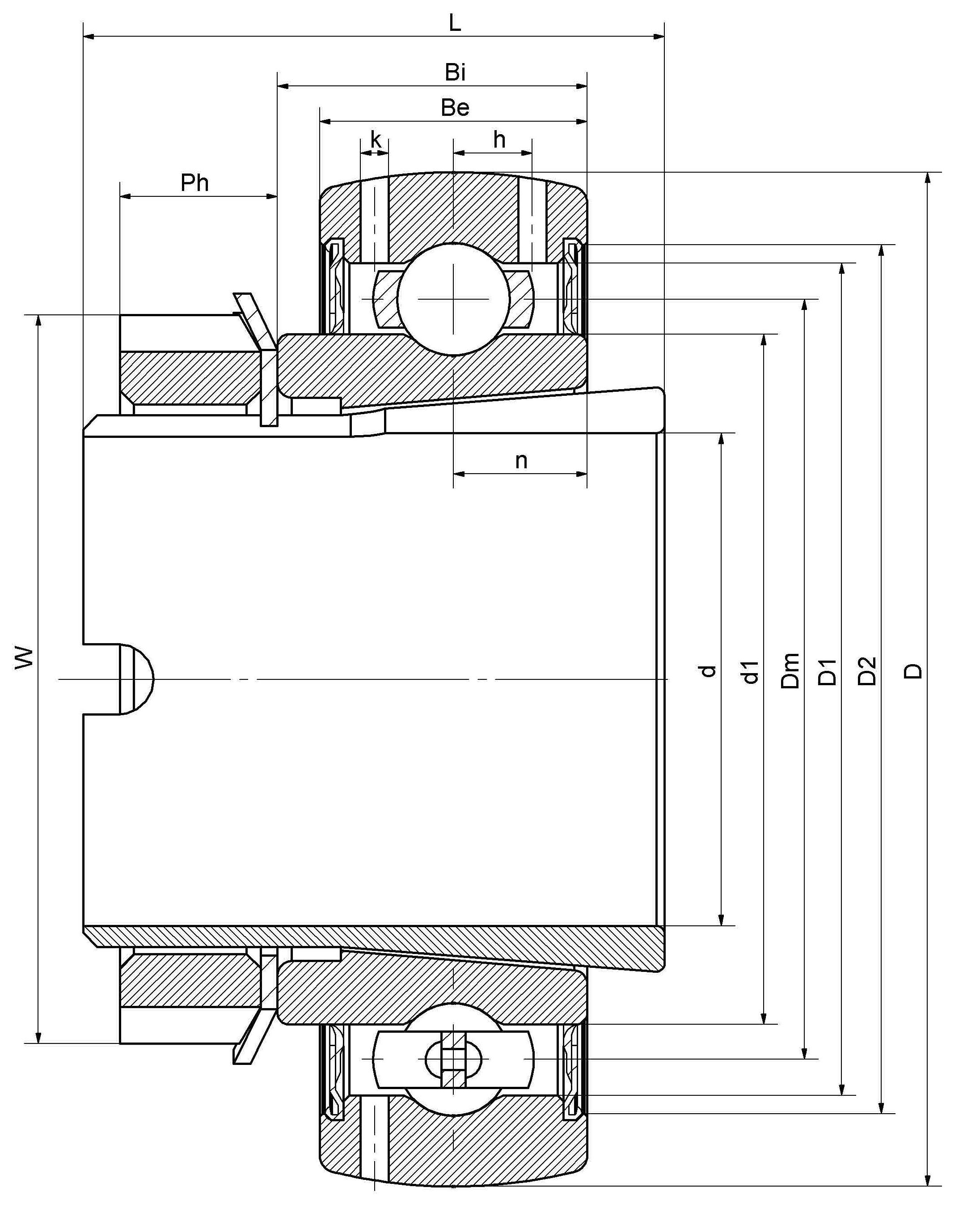

Основные размеры и рабочие параметры

d1

70mm

Bore diameter

D

150mm

Наружный диаметр

W

105mm

KM nut outside diameter

D2

112mm

MB Washer outside diameter

B

45mm

Width inner ring

B1

70mm

Width adapter sleeve

C

21mm

Width outer ring

L

15mm

KM nut width

E1

12mm

Distance from raceway center to the stopping pin

M

80x2

Thread adapter sleeve

P

5mm

Stop pin diameter

P1

2.8mm

Stop pin height

≈m

3.87Kg

weight

Cor

85Kn

Radial dynamic load rating

Cr

65Kn

Radial static load rating

Pu

2.73Kn

Fatigue load limit

E

12mm

Расстояние от центра дорожки качения до отверстия

d1

2.756in

Bore diameter

D

5.906in

Наружный диаметр

W

4.134in

KM nut outside diameter

D2

4.409in

MB Washer outside diameter

B

1.772in

Width inner ring

B1

2.756in

Width adapter sleeve

C

0.827in

Width outer ring

L

0.591in

KM nut width

E1

0.472in

Distance from raceway center to the stopping pin

M

80x2

Thread adapter sleeve

P

0.197in

Stop pin diameter

P1

0.110in

Stop pin height

≈m

3.87Kg

weight

Cor

85Kn

Radial dynamic load rating

Cr

65Kn

Radial static load rating

Pu

2.73Kn

Fatigue load limit

E

0.472in

Расстояние от центра дорожки качения до отверстия

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

2RSR-B

Смазка наружного кольца

V3

Способ фиксации

0

Тип стопорного винта

0

Способ монтажа

A

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

0
