UH 211/50 2S.T-Подшипники Z&R — вставные подшипники и подшипниковые узлы | Zhongda Bearing

/

Центр продукции

/

Вставные подшипники

/

UH Series

/

UH 211/50 2S.T

UH 211/50 2S.T

Agricultural machinery bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

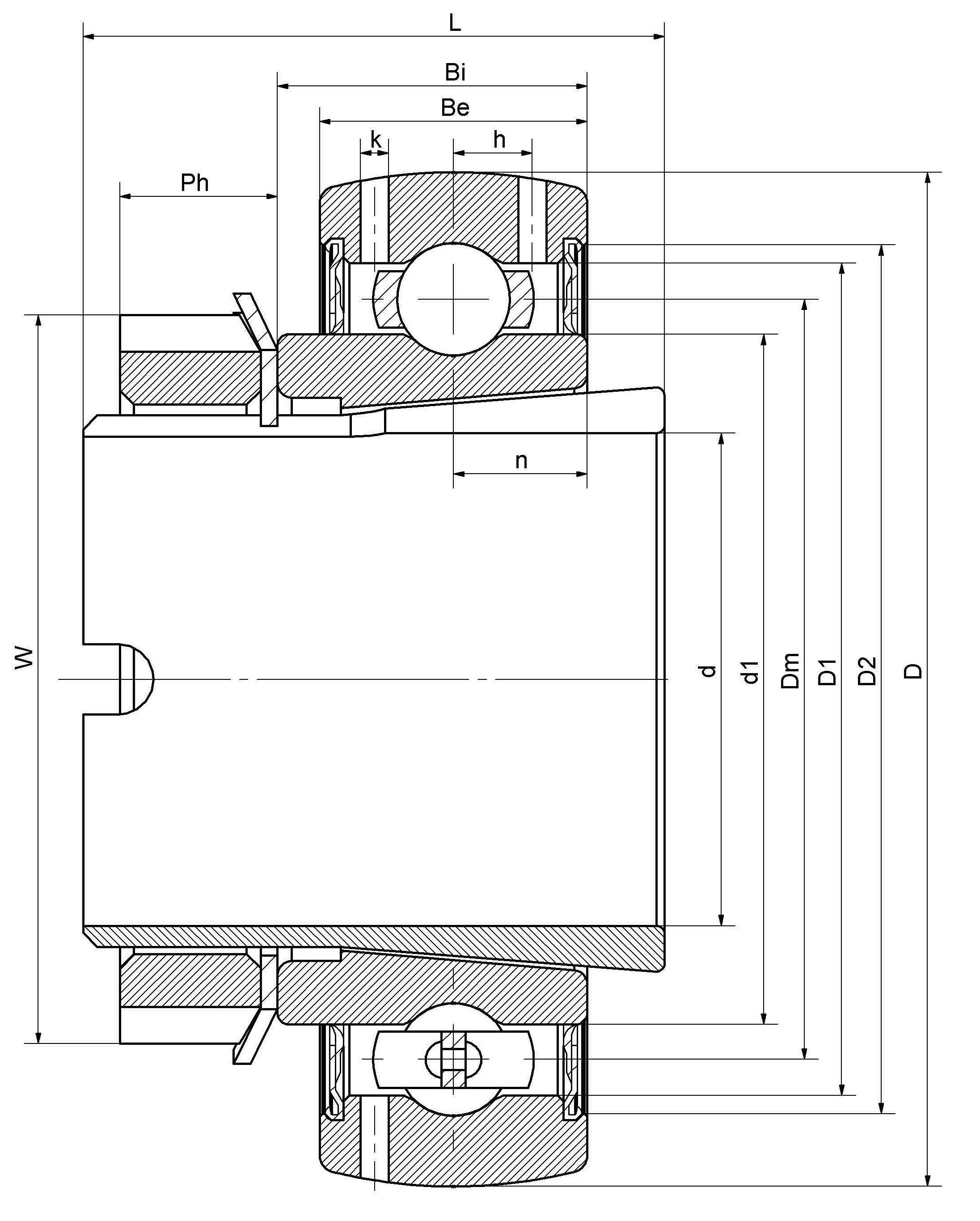

Основные размеры и рабочие параметры

d1

50mm

Bore diameter

D

100mm

Наружный диаметр

W

75mm

KM nut outside diameter

D2

81mm

MB Washer outside diameter

B

45mm

Width inner ring

B1

25mm

Width adapter sleeve

C

25mm

Width outer ring

L

11mm

KM nut width

E1

7mm

Distance from raceway center to the stopping pin

M

50x2

Thread adapter sleeve

P

3mm

Stop pin diameter

P1

2mm

Stop pin height

≈m

1Kg

weight

Cor

43.6Kn

Radial dynamic load rating

Cr

29Kn

Radial static load rating

Pu

1.25Kn

Fatigue load limit

E

7mm

Расстояние от центра дорожки качения до отверстия

d1

1.969in

Bore diameter

D

3.937in

Наружный диаметр

W

2.953in

KM nut outside diameter

D2

3.189in

MB Washer outside diameter

B

1.772in

Width inner ring

B1

0.984in

Width adapter sleeve

C

0.984in

Width outer ring

L

0.433in

KM nut width

E1

0.276in

Distance from raceway center to the stopping pin

M

50x2

Thread adapter sleeve

P

0.118in

Stop pin diameter

P1

0.079in

Stop pin height

≈m

1Kg

weight

Cor

43.6Kn

Radial dynamic load rating

Cr

29Kn

Radial static load rating

Pu

1.25Kn

Fatigue load limit

E

0.276in

Расстояние от центра дорожки качения до отверстия

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

2RSR-B

Смазка наружного кольца

V3

Способ фиксации

0

Тип стопорного винта

0

Способ монтажа

A

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

0
