UH 209/40 2S.T-Подшипники Z&R — вставные подшипники и подшипниковые узлы | Zhongda Bearing

/

Центр продукции

/

Вставные подшипники

/

UH Series

/

UH 209/40 2S.T

UH 209/40 2S.T

Agricultural machinery bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

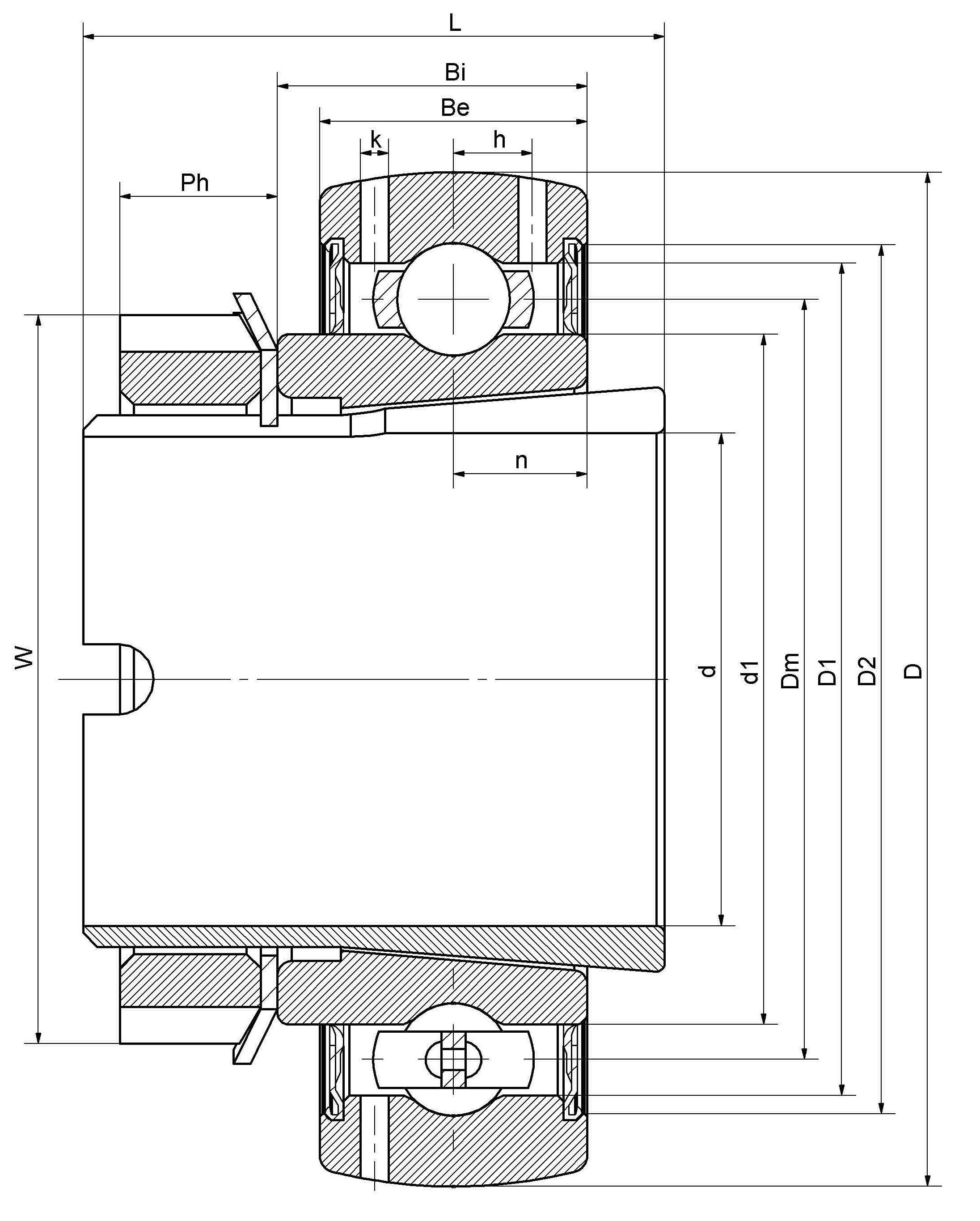

Основные размеры и рабочие параметры

d1

40mm

Bore diameter

D

85mm

Наружный диаметр

W

65mm

KM nut outside diameter

D2

69mm

MB Washer outside diameter

B

23mm

Width inner ring

B1

39mm

Width adapter sleeve

C

21mm

Width outer ring

L

10mm

KM nut width

E1

6.5mm

Distance from raceway center to the stopping pin

M

40x1.5

Thread adapter sleeve

P

3mm

Stop pin diameter

P1

2mm

Stop pin height

≈m

0.64Kg

weight

Cor

33.2Kn

Radial dynamic load rating

Cr

21.6Kn

Radial static load rating

Pu

0.915Kn

Fatigue load limit

d1

1.575in

Bore diameter

D

3.346in

Наружный диаметр

W

2.559in

KM nut outside diameter

D2

2.717in

MB Washer outside diameter

B

0.906in

Width inner ring

B1

1.535in

Width adapter sleeve

C

0.827in

Width outer ring

L

0.394in

KM nut width

E1

0.256in

Distance from raceway center to the stopping pin

M

40x1.5

Thread adapter sleeve

P

0.118in

Stop pin diameter

P1

0.079in

Stop pin height

≈m

0.64Kg

weight

Cor

33.2Kn

Radial dynamic load rating

Cr

21.6Kn

Radial static load rating

Pu

0.915Kn

Fatigue load limit

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

2RSR-B

Смазка наружного кольца

V3

Способ фиксации

0

Тип стопорного винта

0

Способ монтажа

A

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

0
