UH 206/25 2S.H.T-Подшипники Z&R — вставные подшипники и подшипниковые узлы | Zhongda Bearing

/

Центр продукции

/

Вставные подшипники

/

UH Series

/

UH 206/25 2S.H.T

UH 206/25 2S.H.T

Agricultural machinery bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

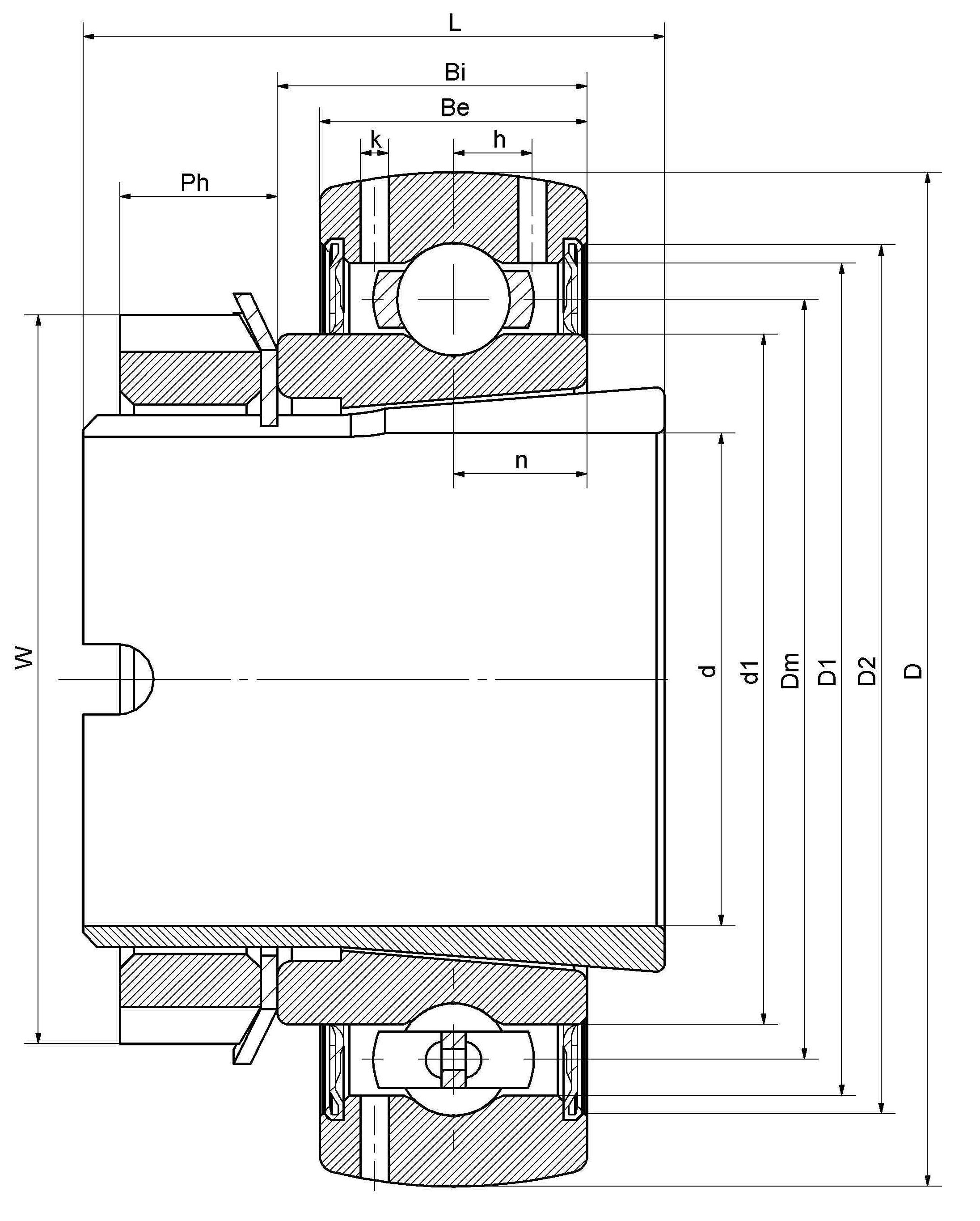

Основные размеры и рабочие параметры

d1

25mm

Bore diameter

D

62mm

Наружный диаметр

W

45mm

KM nut outside diameter

D2

49mm

MB Washer outside diameter

B

20mm

Width inner ring

B1

32mm

Width adapter sleeve

C

18mm

Width outer ring

L

7mm

KM nut width

E1

5mm

Distance from raceway center to the stopping pin

M

30x1.5

Thread adapter sleeve

P

3mm

Stop pin diameter

P1

2mm

Stop pin height

≈m

0.34Kg

weight

Cor

19.5Kn

Radial dynamic load rating

Cr

11.2Kn

Radial static load rating

Pu

0.475Kn

Fatigue load limit

d1

0.984in

Bore diameter

D

2.441in

Наружный диаметр

W

1.772in

KM nut outside diameter

D2

1.929in

MB Washer outside diameter

B

0.787in

Width inner ring

B1

1.260in

Width adapter sleeve

C

0.709in

Width outer ring

L

0.276in

KM nut width

E1

0.197in

Distance from raceway center to the stopping pin

M

30x1.5

Thread adapter sleeve

P

0.118in

Stop pin diameter

P1

0.079in

Stop pin height

≈m

0.34Kg

weight

Cor

19.5Kn

Radial dynamic load rating

Cr

11.2Kn

Radial static load rating

Pu

0.475Kn

Fatigue load limit

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

2RSR-B

Смазка наружного кольца

V3

Способ фиксации

0

Тип стопорного винта

0

Способ монтажа

A

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

0

Сопутствующие компоненты (связанная продукция)
