SA202-10/V4/ER--X-NPP

SA202-10/V4/ER--X-NPP

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GRA010-NPP-B-AS2/V

KH 202 - 10 AE

GRA 010 RRB

SA 202 - 10

KH 202 - 10 AE

EN 202 - 10 S

AEL 202 - 010 W 3

1217 - 5/8 ECG

YET 203 - 010

ES202-10G2

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

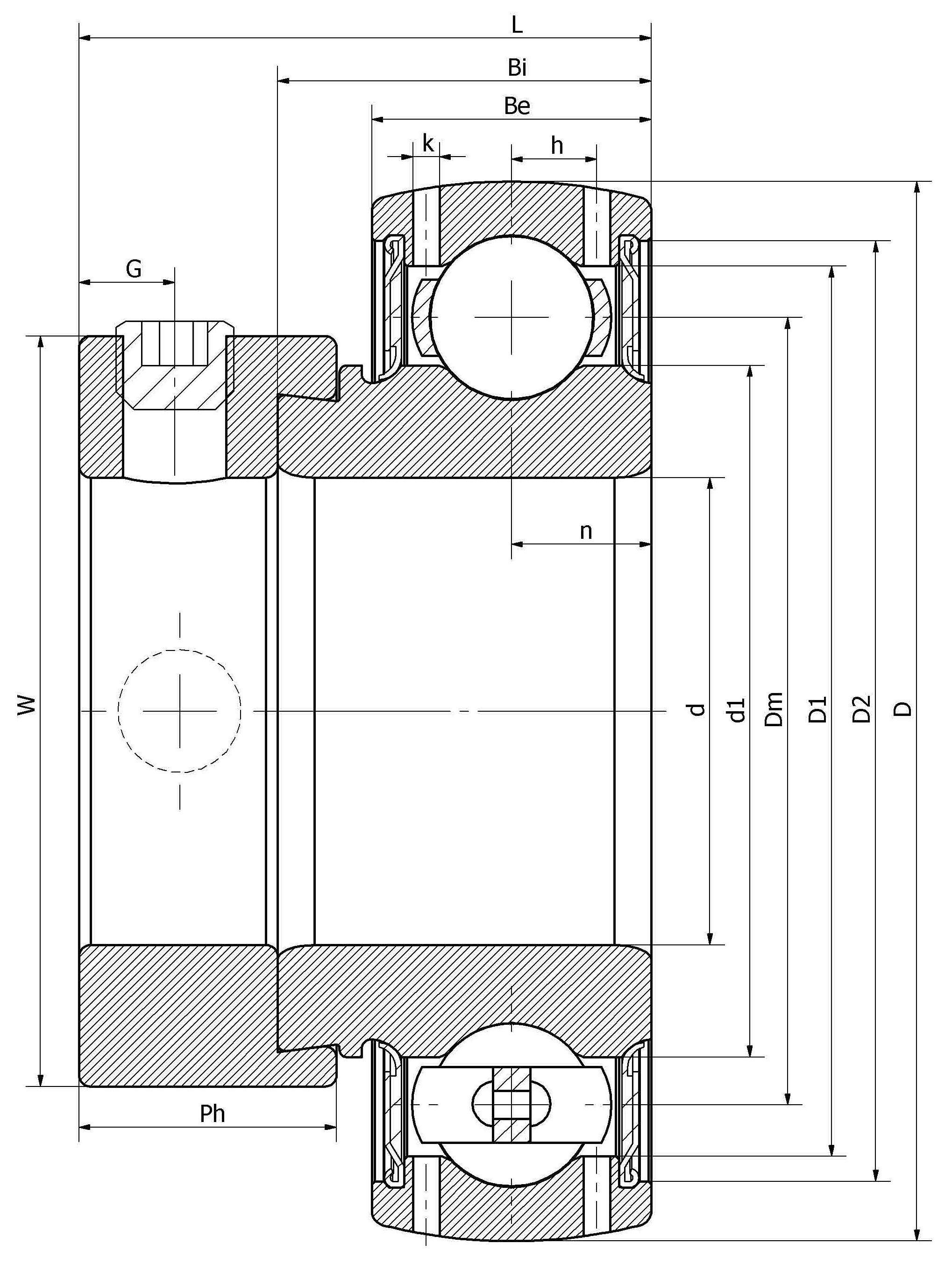

Основные размеры и рабочие параметры

d

15.875mm

Внутренний диаметр (отверстие)

D

40mm

Наружный диаметр

d1

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

Dm

29mm

Center diameter

D1

Outer ring inner diameter

Войдите, чтобы увидеть размер

D2

Seal groove diameter

Войдите, чтобы увидеть размер

W

28.6mm

Eccentric sleeve outer diameter

Be

12mm

Outer ring height

h

3.6mm

Oil hole distance

k

1.2mm

Oil hole diameter

n

6.5mm

channel distance

Bi

19.1mm

Inner ring height

L

28.4mm

total height

G

5mm

Set screw hole distance

Ph

13.5mm

Eccentric sleeve height

(UNF)

1/4-28

Set screw specifications

Cr

9510N

Radial static load rating

Cor

4805N

Radial dynamic load rating

≈m

0.14KG

weight

d

0.625in

Внутренний диаметр (отверстие)

D

1.575in

Наружный диаметр

d1

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

Dm

1.142in

Center diameter

D1

Outer ring inner diameter

Войдите, чтобы увидеть размер

D2

Seal groove diameter

Войдите, чтобы увидеть размер

W

1.126in

Eccentric sleeve outer diameter

Be

0.472in

Outer ring height

h

0.142in

Oil hole distance

k

0.047in

Oil hole diameter

n

0.256in

channel distance

Bi

0.752in

Inner ring height

L

1.118in

total height

G

0.197in

Set screw hole distance

Ph

0.531in

Eccentric sleeve height

(UNF)

1/4-28

Set screw specifications

Cr

9510N

Radial static load rating

Cor

4805N

Radial dynamic load rating

≈m

0.14KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

X-NPP

Смазка наружного кольца

V4

Способ фиксации

ER

Тип стопорного винта

G2

Способ монтажа

A

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

0
