SA Series

SA 203-11/V4/ER--X-NPP

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

KH 203 - 11 AE

EN 203 - 11 S

AEL 203 - 011 W 3

YET 203 - 011

ES203-11G2

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

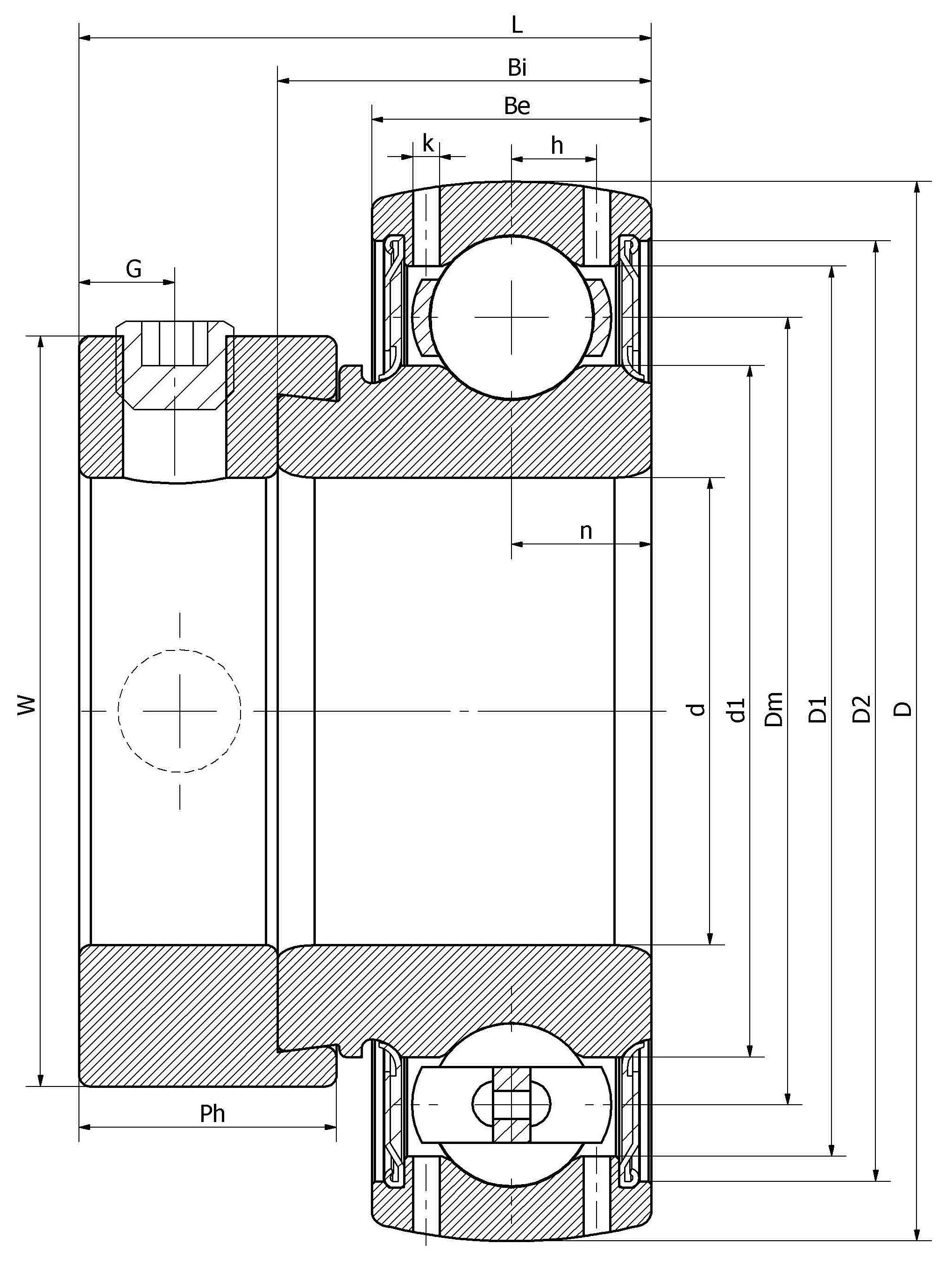

Основные размеры и рабочие параметры

17.4625mm

Внутренний диаметр (отверстие)

40mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

29mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

28.6mm

Eccentric sleeve outer diameter

12mm

Outer ring height

3.6mm

Oil hole distance

1.2mm

Oil hole diameter

6.5mm

channel distance

19.1mm

Inner ring height

28.4mm

total height

5mm

Set screw hole distance

13.5mm

Eccentric sleeve height

(UNF)

1/4-28

Set screw specifications

9510N

Radial static load rating

Cor

4805N

Radial dynamic load rating

≈m

0.14KG

weight

0.688in

Внутренний диаметр (отверстие)

1.575in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

1.142in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

1.126in

Eccentric sleeve outer diameter

0.472in

Outer ring height

0.142in

Oil hole distance

0.047in

Oil hole diameter

0.256in

channel distance

0.752in

Inner ring height

1.118in

total height

0.197in

Set screw hole distance

0.531in

Eccentric sleeve height

(UNF)

1/4-28

Set screw specifications

9510N

Radial static load rating

Cor

4805N

Radial dynamic load rating

≈m

0.14KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

X-NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

Сопутствующие компоненты (связанная продукция)
