SA Series

SA 204/V4/ER--X-NPP

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GRAE20-XL-NPP-B

KH 204 AE

SA 204

KH 204 AE

EN 204

AEL 204 W 3

1220 - 20 ECG

YET 204

FH204 -20

ES204 G2

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

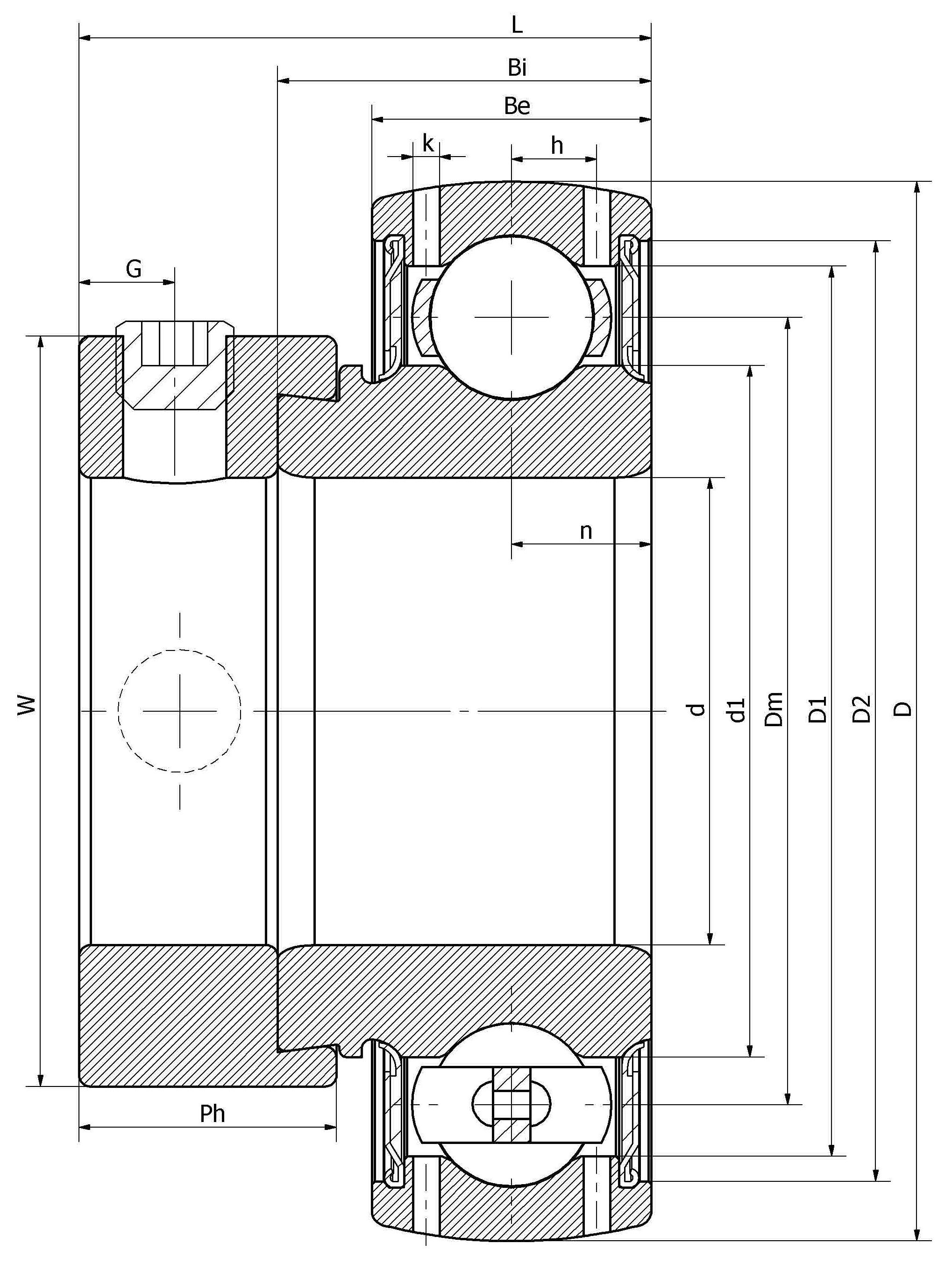

Основные размеры и рабочие параметры

20mm

Внутренний диаметр (отверстие)

47mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

33.9mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

33.3mm

Eccentric sleeve outer diameter

14mm

Outer ring height

4.4mm

Oil hole distance

1.5mm

Oil hole diameter

7.5mm

channel distance

21.4mm

Inner ring height

30.7mm

total height

5mm

Set screw hole distance

13.5mm

Eccentric sleeve height

(UNF)

M6*1

Set screw specifications

12840N

Radial static load rating

Cor

6660N

Radial dynamic load rating

≈m

0.18KG

weight

0.787in

Внутренний диаметр (отверстие)

1.850in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

1.335in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

1.311in

Eccentric sleeve outer diameter

0.551in

Outer ring height

0.173in

Oil hole distance

0.059in

Oil hole diameter

0.295in

channel distance

0.843in

Inner ring height

1.209in

total height

0.197in

Set screw hole distance

0.531in

Eccentric sleeve height

(UNF)

M6*1

Set screw specifications

12840N

Radial static load rating

Cor

6660N

Radial dynamic load rating

≈m

0.18KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

X-NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
