SA Series

SA 206/V4/ER--X-NPP

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GRAE30-XL-NPP-B

SA 206

EN 206

1230 - 30 ECG

YET 206

UY 206 2S

FH206 -30G

ES206 G2

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

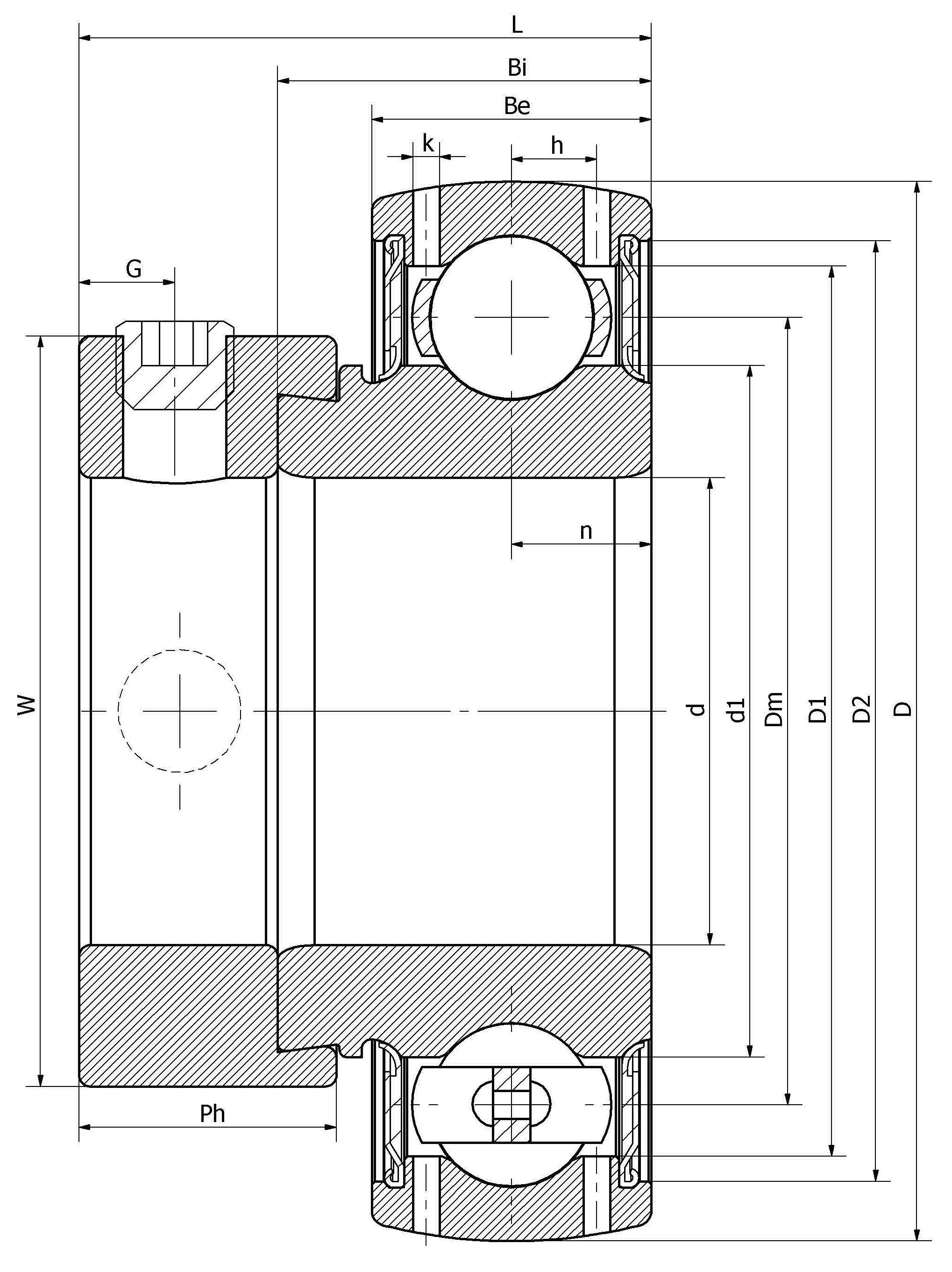

Основные размеры и рабочие параметры

30mm

Внутренний диаметр (отверстие)

62mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

46mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

44.5mm

Eccentric sleeve outer diameter

16mm

Outer ring height

5mm

Oil hole distance

1.8mm

Oil hole diameter

9mm

channel distance

23.8mm

Inner ring height

35.5mm

total height

6mm

Set screw hole distance

15.9mm

Eccentric sleeve height

(UNF)

M8*1

Set screw specifications

19610N

Radial static load rating

Cor

11180N

Radial dynamic load rating

≈m

0.33KG

weight

1.181in

Внутренний диаметр (отверстие)

2.441in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

1.811in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

1.752in

Eccentric sleeve outer diameter

0.630in

Outer ring height

0.197in

Oil hole distance

0.071in

Oil hole diameter

0.354in

channel distance

0.937in

Inner ring height

1.398in

total height

0.236in

Set screw hole distance

0.626in

Eccentric sleeve height

(UNF)

M8*1

Set screw specifications

19610N

Radial static load rating

Cor

11180N

Radial dynamic load rating

≈m

0.33KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

X-NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

Сопутствующие компоненты (связанная продукция)
