Вставные подшипники

/

SB Series

/

SB 201-8/V4/C12/G2--NPP

SB 201-8/V4/C12/G2--NPP

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GAY 008 NPPB

FHS201 -8G

UB 201 - 8 S

AS 201 - 008

US201 - 8G2

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

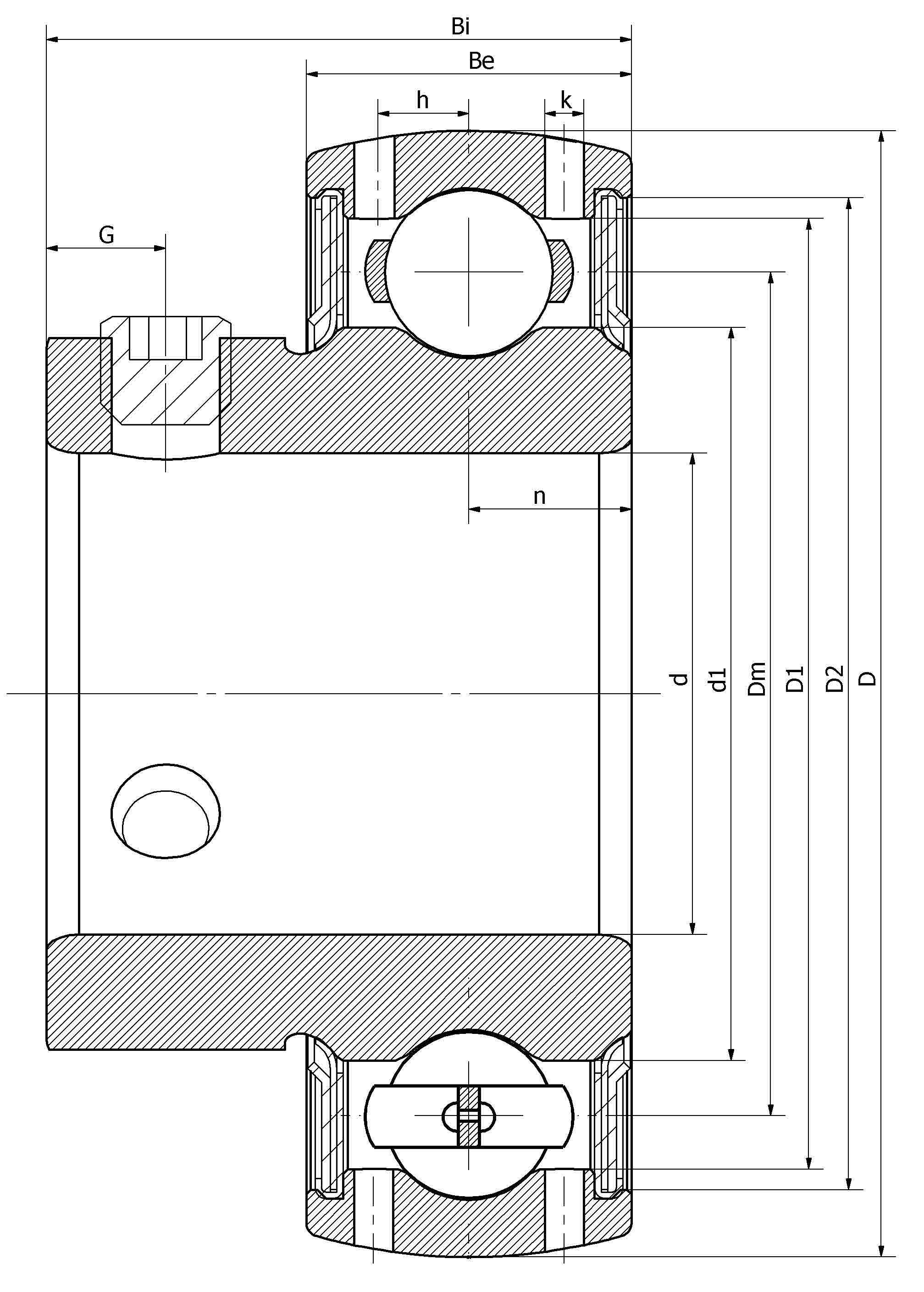

Основные размеры и рабочие параметры

d

12.7mm

Внутренний диаметр (отверстие)

D

40mm

Наружный диаметр

d1

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

d1

29mm

Center diameter

D1

Outer ring inner diameter

Войдите, чтобы увидеть размер

D2

Seal groove diameter

Войдите, чтобы увидеть размер

Be

12mm

Outer ring height

h

3.6mm

Oil hole distance

n

6mm

channel distance

Bi

22mm

Inner ring height

k

1.2mm

Oil hole diameter

G

4.5mm

Set screw hole distance

(UNF)

10#-32

Set screw specifications

Cr

9510N

Radial static load rating

Cor

4805N

Radial dynamic load rating

≈m

0.1KG

weight

d

0.500in

Внутренний диаметр (отверстие)

D

1.575in

Наружный диаметр

d1

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

d1

1.142in

Center diameter

D1

Outer ring inner diameter

Войдите, чтобы увидеть размер

D2

Seal groove diameter

Войдите, чтобы увидеть размер

Be

0.472in

Outer ring height

h

0.142in

Oil hole distance

n

0.236in

channel distance

Bi

0.866in

Inner ring height

k

0.047in

Oil hole diameter

G

0.177in

Set screw hole distance

(UNF)

10#-32

Set screw specifications

Cr

9510N

Radial static load rating

Cor

4805N

Radial dynamic load rating

≈m

0.1KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

NPP

Смазка наружного кольца

V4

Способ фиксации

0

Тип стопорного винта

G2

Способ монтажа

A

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

0
