SB Series

SB 204-12/V4/C12/G2--NPP

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GAY012-NPP-B-AS2/V

SB 204 - 12

UB 204 - 12 S

AS 204 - 012

1220 - 3/4 G

FHS204 -12G

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

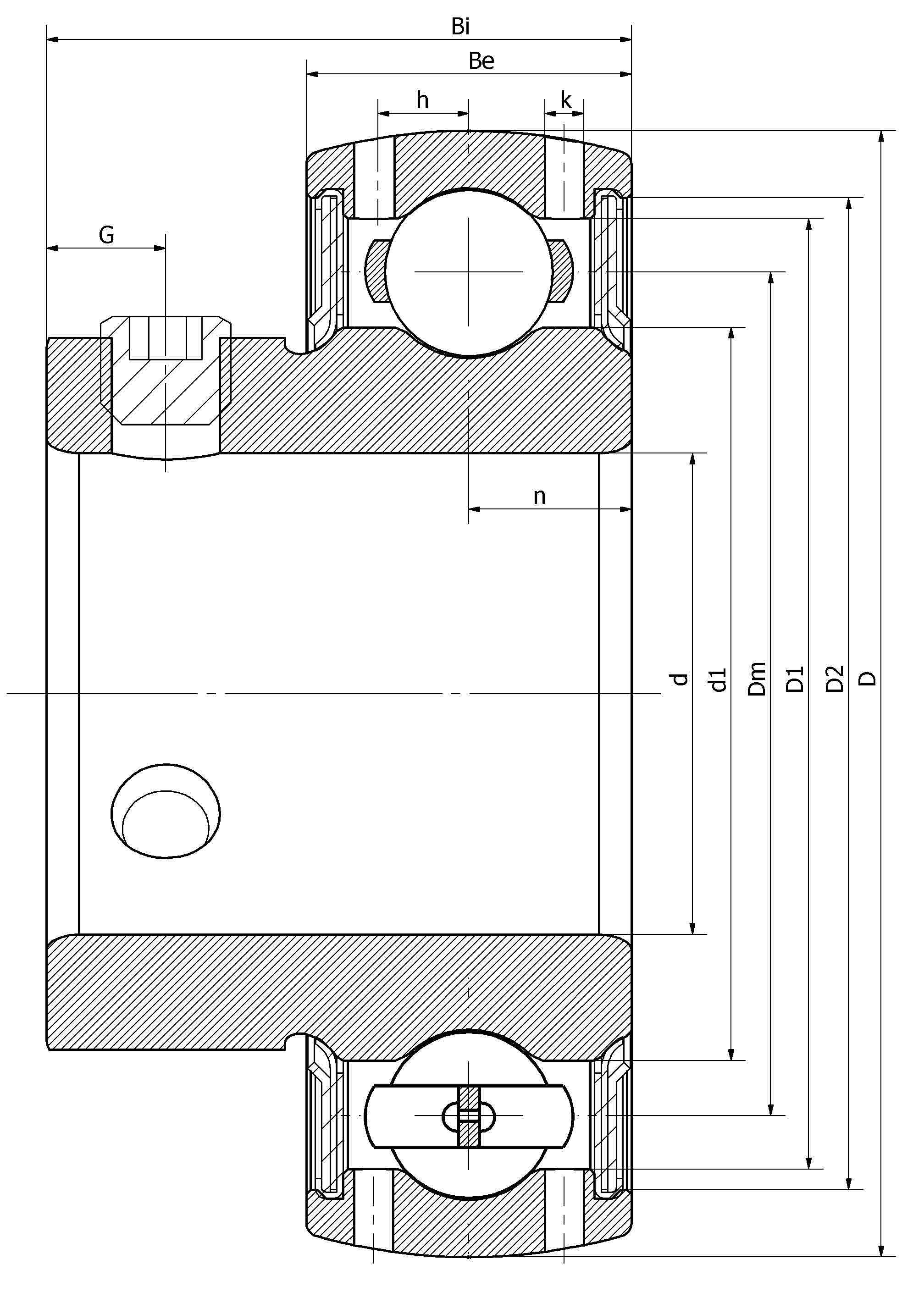

Основные размеры и рабочие параметры

19.05mm

Внутренний диаметр (отверстие)

47mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

33.9mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

14mm

Outer ring height

4.4mm

Oil hole distance

7mm

channel distance

25mm

Inner ring height

1.5mm

Oil hole diameter

4.5mm

Set screw hole distance

(UNF)

1/4-28

Set screw specifications

12840N

Radial static load rating

Cor

6660N

Radial dynamic load rating

≈m

0.15KG

weight

0.750in

Внутренний диаметр (отверстие)

1.850in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

1.335in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

0.551in

Outer ring height

0.173in

Oil hole distance

0.276in

channel distance

0.984in

Inner ring height

0.059in

Oil hole diameter

0.177in

Set screw hole distance

(UNF)

1/4-28

Set screw specifications

12840N

Radial static load rating

Cor

6660N

Radial dynamic load rating

≈m

0.15KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

Сопутствующие компоненты (связанная продукция)
