SB 206/V4/C12/G2--NPP, SB206 bearing, SB206 bearing manufacturer, SB206 bearing supplier-Подшипники Z&R — вставные подшипники и подшипниковые узлы

SB Series

SB 206/V4/C12/G2--NPP

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GAY30-XL-NPP-B

SB 206

UB 206

AS 206

1230 - 30 G

FHS206 -30G

UE206 2S

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

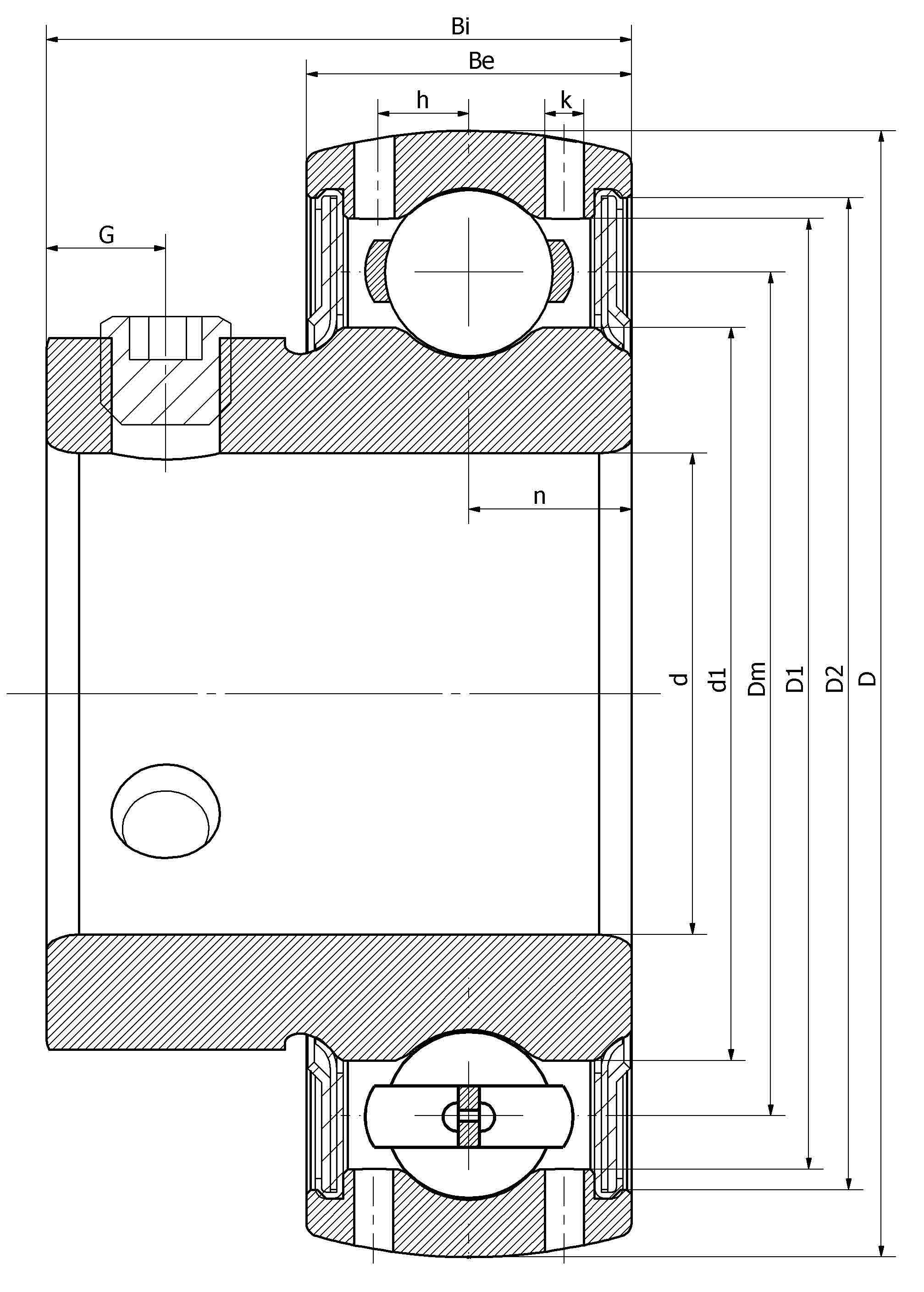

Основные размеры и рабочие параметры

30mm

Внутренний диаметр (отверстие)

62mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

46mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

18mm

Outer ring height

5mm

Oil hole distance

8mm

channel distance

28.5mm

Inner ring height

1.8mm

Oil hole diameter

5.5mm

Set screw hole distance

(UNF)

M6*1

Set screw specifications

19610N

Radial static load rating

Cor

11180N

Radial dynamic load rating

≈m

0.2KG

weight

1.181in

Внутренний диаметр (отверстие)

2.441in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

1.811in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

0.709in

Outer ring height

0.197in

Oil hole distance

0.315in

channel distance

1.122in

Inner ring height

0.071in

Oil hole diameter

0.217in

Set screw hole distance

(UNF)

M6*1

Set screw specifications

19610N

Radial static load rating

Cor

11180N

Radial dynamic load rating

≈m

0.2KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
