NA314/V3/ER--RB3, NA314 bearing, NA314 bearing manufacturer, NA314 bearing supplier-Подшипники Z&R — вставные подшипники и подшипниковые узлы

NA Series

NA314/V3/ER--RB3

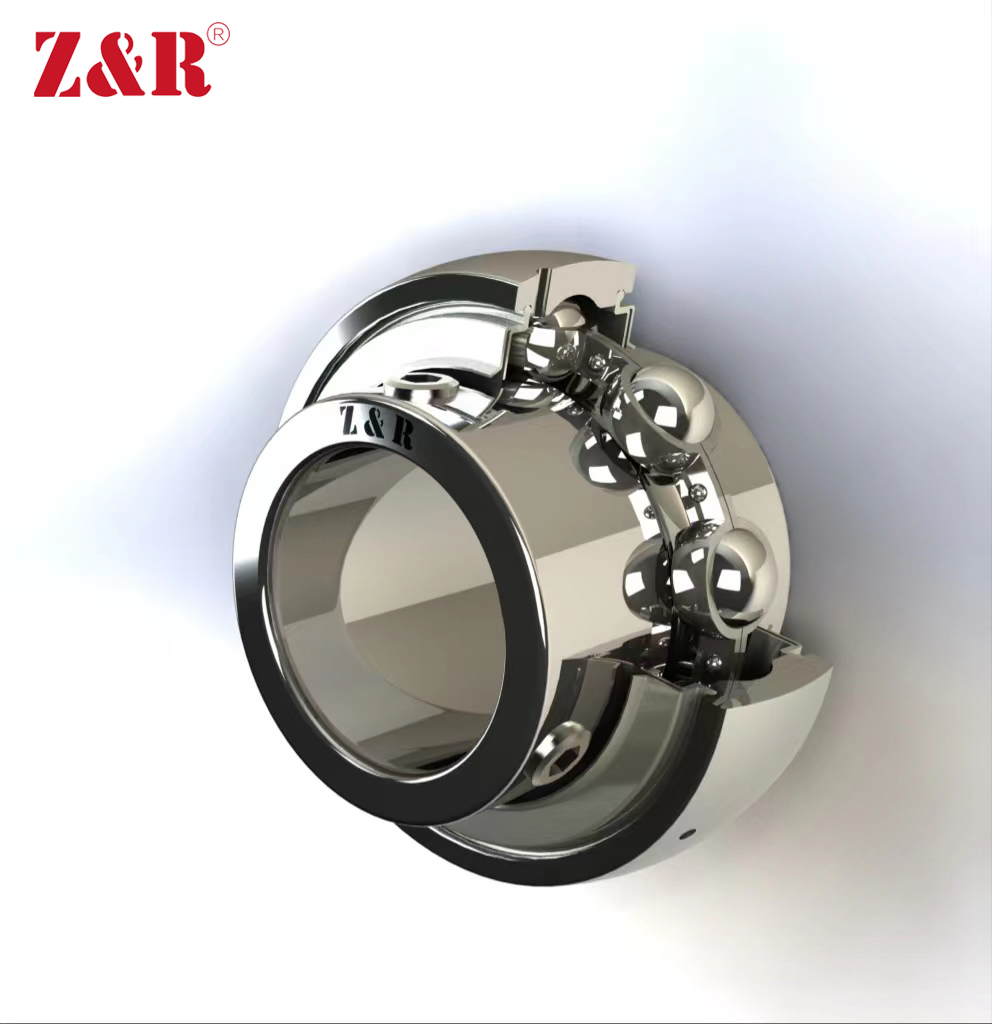

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GNE70KRRB3

UEL314 L3

HC314 L3

G314 R3

EX314 L3

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

Основные размеры и рабочие параметры

70mm

Внутренний диаметр (отверстие)

150mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

110mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

102mm

Eccentric sleeve outer diameter

42mm

Outer ring height

13mm

Oil hole distance

34.1mm

channel distance

68.3mm

Inner ring height

91.9mm

total height

12mm

Set screw hole distance

30.2mm

Eccentric sleeve height

(UNF)

M12*1.25

Set screw specifications

104300N

Radial static load rating

Cor

68000N

Radial dynamic load rating

≈m

4.5Kg

weight

2.756in

Внутренний диаметр (отверстие)

5.906in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

4.331in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

4.016in

Eccentric sleeve outer diameter

1.654in

Outer ring height

0.512in

Oil hole distance

1.343in

channel distance

2.689in

Inner ring height

3.618in

total height

0.472in

Set screw hole distance

1.189in

Eccentric sleeve height

(UNF)

M12*1.25

Set screw specifications

104300N

Radial static load rating

Cor

68000N

Radial dynamic load rating

≈m

4.5Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

RB3

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

Сопутствующие компоненты (связанная продукция)

Зажмите правую кнопку мыши и потяните для вращения
