NA315-47/V3/ER--RB3, NA315-47 bearing, NA315-47 bearing manufacturer, NA315-47 bearing supplier-Подшипники Z&R — вставные подшипники и подшипниковые узлы

NA Series

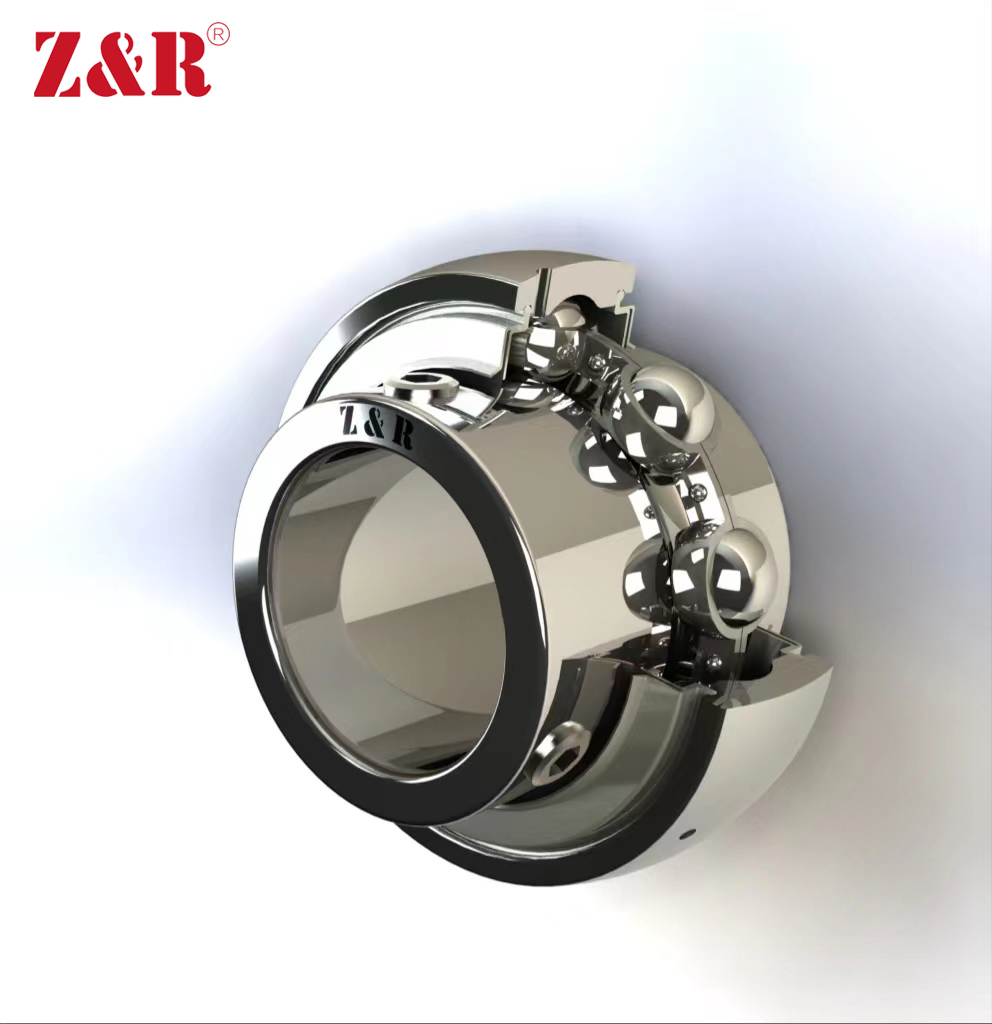

NA315-47/V3/ER--RB3

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

UEL315-47 L3

HC315-47 L3

G315-47 R3

EX315-47 L3

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

Основные размеры и рабочие параметры

74.61mm

Внутренний диаметр (отверстие)

160mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

117.5mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

113mm

Eccentric sleeve outer diameter

44mm

Outer ring height

13.5mm

Oil hole distance

37.3mm

channel distance

74.6mm

Inner ring height

99.8mm

total height

13mm

Set screw hole distance

31.8mm

Eccentric sleeve height

(UNF)

5/8-18

Set screw specifications

113400N

Radial static load rating

Cor

76880N

Radial dynamic load rating

≈m

5.6Kg

weight

2.937in

Внутренний диаметр (отверстие)

6.299in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

4.626in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

4.449in

Eccentric sleeve outer diameter

1.732in

Outer ring height

0.531in

Oil hole distance

1.469in

channel distance

2.937in

Inner ring height

3.929in

total height

0.512in

Set screw hole distance

1.252in

Eccentric sleeve height

(UNF)

5/8-18

Set screw specifications

113400N

Radial static load rating

Cor

76880N

Radial dynamic load rating

≈m

5.6Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

RB3

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
