SB 209-28/V4/C12/G2--NPP, SB209-28 bearing, SB209-28 bearing manufacturer, SB209-28 bearing supplier-Подшипники Z&R — вставные подшипники и подшипниковые узлы

SB Series

SB 209-28/V4/C12/G2--NPP

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

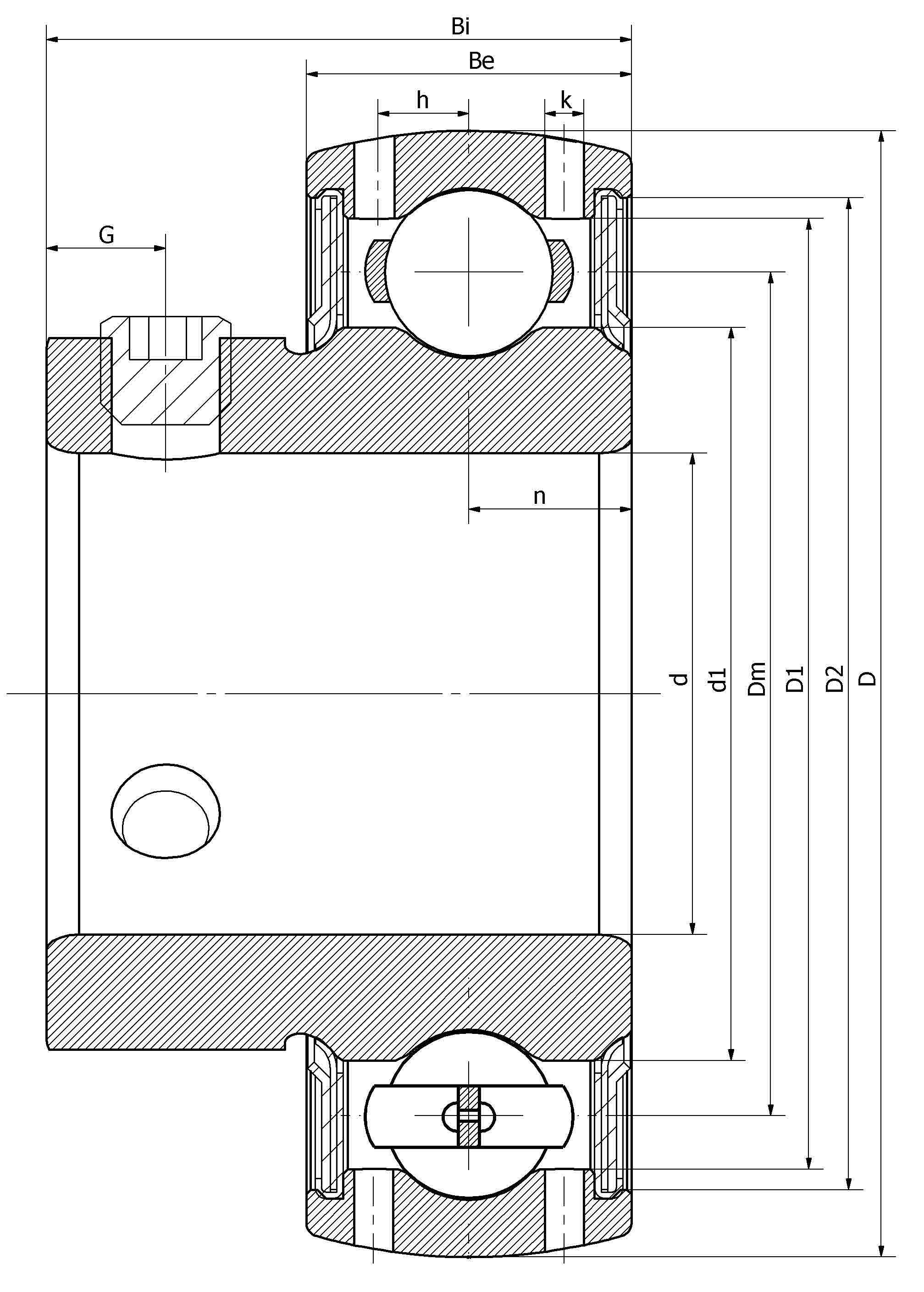

Основные размеры и рабочие параметры

44.45mm

Внутренний диаметр (отверстие)

85mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

66mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

22mm

Outer ring height

6.5mm

Oil hole distance

11mm

channel distance

41.5mm

Inner ring height

1.9mm

Oil hole diameter

8mm

Set screw hole distance

(UNF)

5/16-24

Set screw specifications

32850N

Radial static load rating

Cor

20790N

Radial dynamic load rating

≈m

0.68KG

weight

1.750in

Внутренний диаметр (отверстие)

3.346in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

2.598in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

0.866in

Outer ring height

0.256in

Oil hole distance

0.433in

channel distance

1.634in

Inner ring height

0.075in

Oil hole diameter

0.315in

Set screw hole distance

(UNF)

5/16-24

Set screw specifications

32850N

Radial static load rating

Cor

20790N

Radial dynamic load rating

≈m

0.68KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
