SB Series

SB 210/V4/C12/G2--NPP

Insert spherical bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

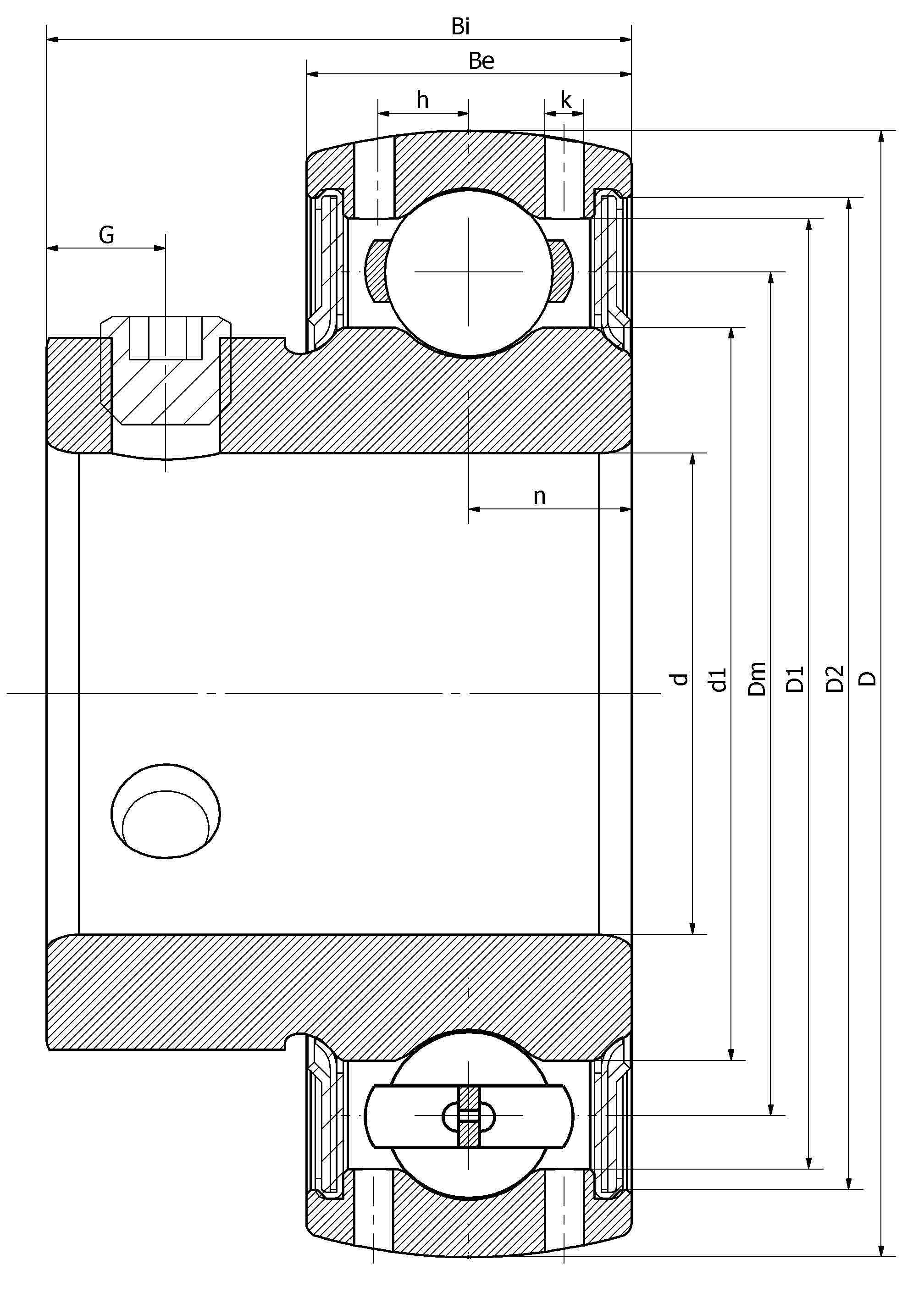

Основные размеры и рабочие параметры

50mm

Внутренний диаметр (отверстие)

90mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

70mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

22mm

Outer ring height

6.8mm

Oil hole distance

11mm

channel distance

43mm

Inner ring height

2mm

Oil hole diameter

8.5mm

Set screw hole distance

(UNF)

M10*1.25

Set screw specifications

35300N

Radial static load rating

Cor

23240N

Radial dynamic load rating

≈m

0.8KG

weight

1.969in

Внутренний диаметр (отверстие)

3.543in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

2.756in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

0.866in

Outer ring height

0.268in

Oil hole distance

0.433in

channel distance

1.693in

Inner ring height

0.079in

Oil hole diameter

0.335in

Set screw hole distance

(UNF)

M10*1.25

Set screw specifications

35300N

Radial static load rating

Cor

23240N

Radial dynamic load rating

≈m

0.8KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
