UC309/V3/C12/G2--F

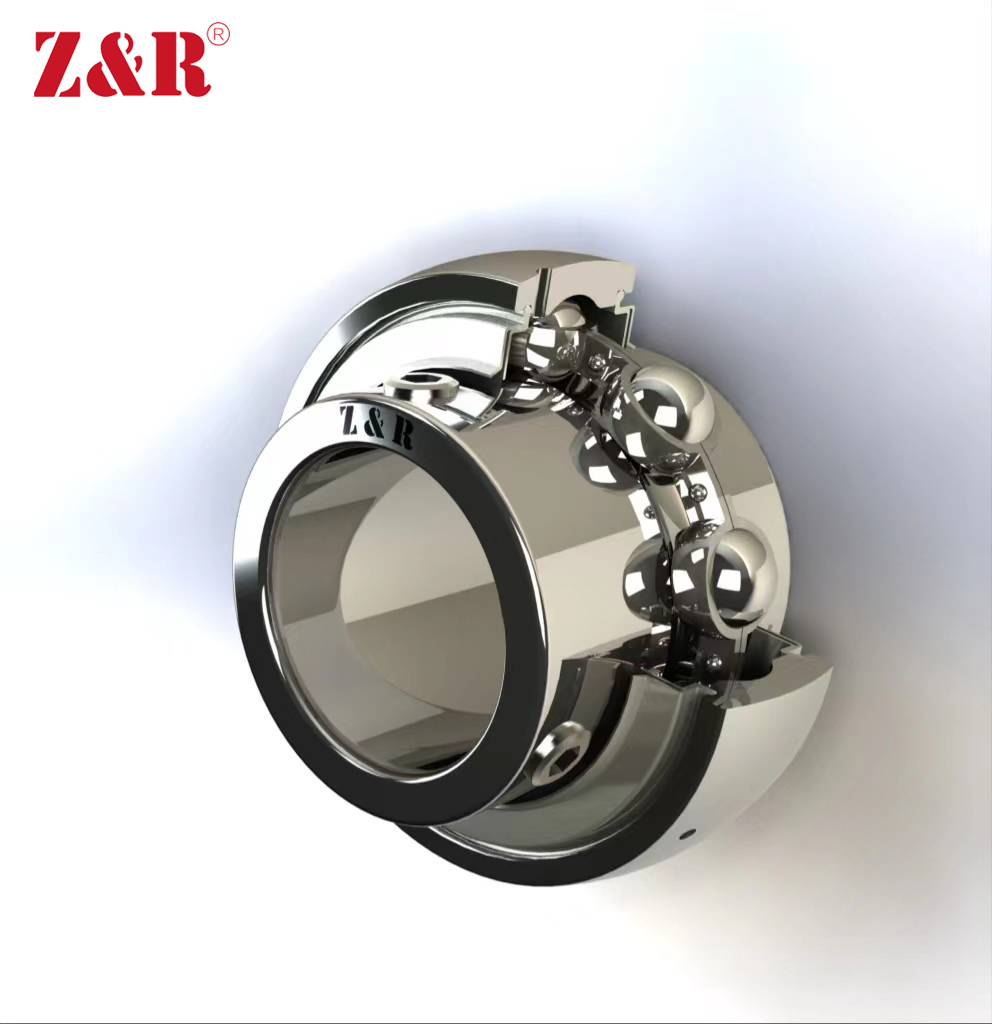

Insert bearings

Связаться с нами

Аналоги моделей

OEM

UC 309 D1

LE309 2F

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

Основные размеры и рабочие параметры

45mm

Внутренний диаметр (отверстие)

100mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

73.5mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

30mm

Outer ring height

8.7mm

Oil hole distance

22mm

channel distance

57mm

Inner ring height

1.8mm

Oil hole diameter

9.5mm

Set screw hole distance

(UNF)

M10*1.25

Set screw specifications

40600N

Radial static load rating

Cor

24000N

Radial dynamic load rating

≈m

1.3KG

weight

1.772in

Внутренний диаметр (отверстие)

3.937in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

2.894in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

1.181in

Outer ring height

0.343in

Oil hole distance

0.866in

channel distance

2.244in

Inner ring height

0.071in

Oil hole diameter

0.374in

Set screw hole distance

(UNF)

M10*1.25

Set screw specifications

40600N

Radial static load rating

Cor

24000N

Radial dynamic load rating

≈m

1.3KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

Смазка наружного кольца

Способ фиксации

ERZ3

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
