UCX217-55/V3/C12/G2--F

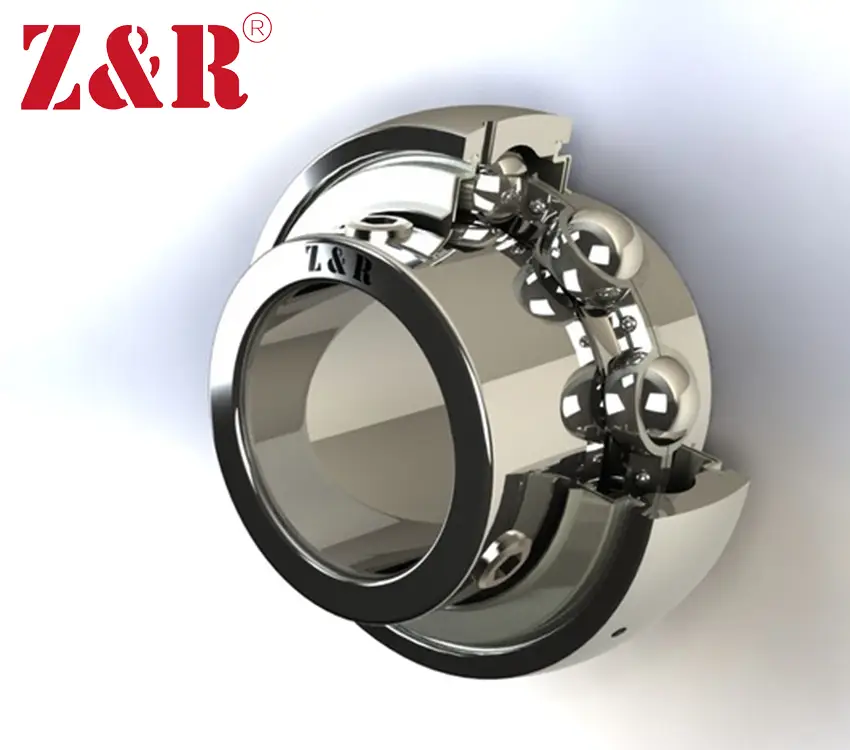

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

Основные размеры и рабочие параметры

87.3125mm

Внутренний диаметр (отверстие)

150mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

117.5mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

35mm

Outer ring height

10.3mm

Oil hole distance

34.1mm

channel distance

85.7mm

Inner ring height

2.5mm

Oil hole diameter

14mm

Set screw hole distance

(UNF)

7/16-20

Set screw specifications

95600N

Radial static load rating

Cor

71500N

Radial dynamic load rating

≈m

4.8KG

weight

3.438in

Внутренний диаметр (отверстие)

5.906in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

4.626in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

1.378in

Outer ring height

0.406in

Oil hole distance

1.343in

channel distance

3.374in

Inner ring height

0.098in

Oil hole diameter

0.551in

Set screw hole distance

(UNF)

7/16-20

Set screw specifications

95600N

Radial static load rating

Cor

71500N

Radial dynamic load rating

≈m

4.8KG

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

Смазка наружного кольца

Способ фиксации

ERZ3

Тип стопорного винта

Способ монтажа

Смазка

Исполнение наружного кольца

Покрытие

Сопутствующие компоненты (связанная продукция)

Зажмите правую кнопку мыши и потяните для вращения
