SER 202-10B/G/L2/C12/G2--F

SER 202-10B/G/L2/C12/G2--F

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

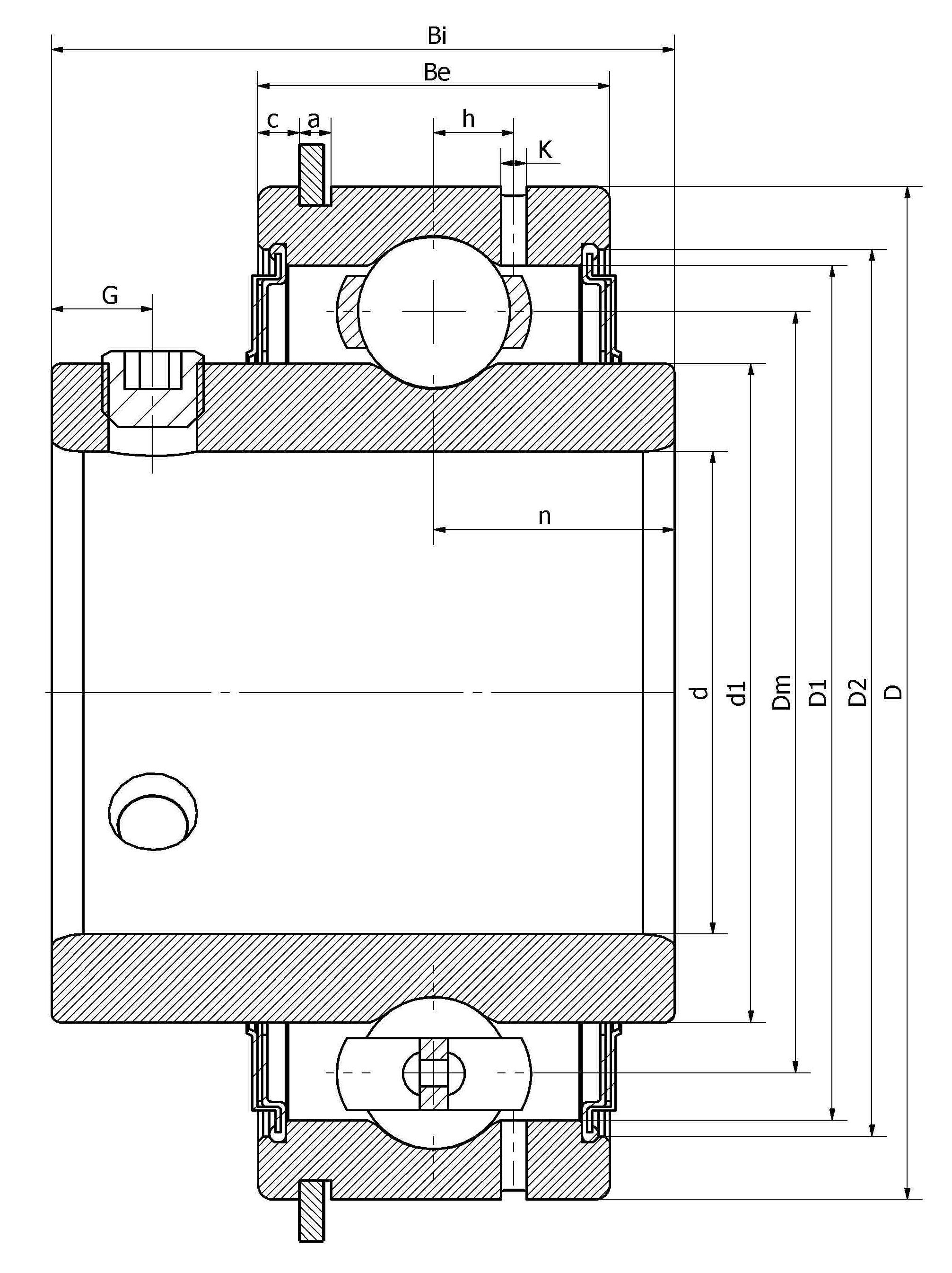

Основные размеры и рабочие параметры

d

15.875mm

Внутренний диаметр (отверстие)

D

40mm

Наружный диаметр

d1

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

Dm

29mm

Center diameter

D1

Outer ring inner diameter

Войдите, чтобы увидеть размер

D2

Seal groove diameter

Войдите, чтобы увидеть размер

Be

15.9mm

Outer ring height

h

3.6mm

Oil hole distance

k

1.2mm

Oil hole diameter

n

12.7mm

channel distance

Bi

31mm

Inner ring height

G

4.7mm

Set screw hole distance

(UNF)

10#-32UNF

Set screw specifications

Cr

12840N

Radial static load rating

Cor

6660N

Radial dynamic load rating

≈m

0.17Kg

weight

d

0.625in

Внутренний диаметр (отверстие)

D

1.575in

Наружный диаметр

d1

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

Dm

1.142in

Center diameter

D1

Outer ring inner diameter

Войдите, чтобы увидеть размер

D2

Seal groove diameter

Войдите, чтобы увидеть размер

Be

0.626in

Outer ring height

h

0.142in

Oil hole distance

k

0.047in

Oil hole diameter

n

0.500in

channel distance

Bi

1.220in

Inner ring height

G

0.185in

Set screw hole distance

(UNF)

10#-32UNF

Set screw specifications

Cr

12840N

Radial static load rating

Cor

6660N

Radial dynamic load rating

≈m

0.17Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

F

Смазка наружного кольца

L2

Способ фиксации

Set screw locking

Тип стопорного винта

G2

Способ монтажа

B

Смазка

Regular

Исполнение наружного кольца

Cylindrical surface

Покрытие

0
