SER 204B/G/L2/C12/G2--F

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

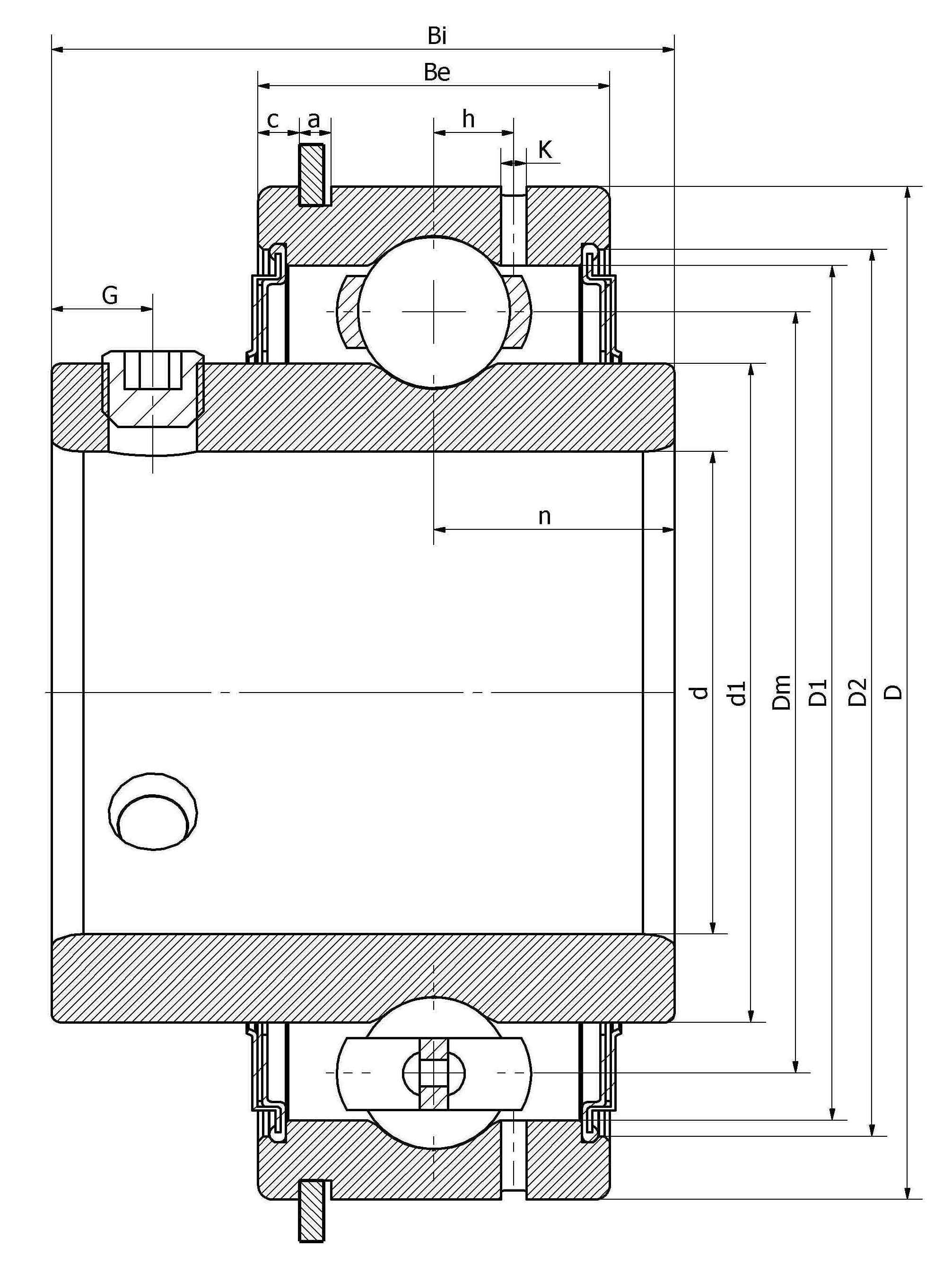

Основные размеры и рабочие параметры

20mm

Внутренний диаметр (отверстие)

47mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

33.9mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

15.9mm

Outer ring height

4.4mm

Oil hole distance

1.5mm

Oil hole diameter

12.7mm

channel distance

31mm

Inner ring height

4.7mm

Set screw hole distance

(UNF)

M6*1

Set screw specifications

12840N

Radial static load rating

Cor

6660N

Radial dynamic load rating

≈m

0.2Kg

weight

0.787in

Внутренний диаметр (отверстие)

1.850in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

1.335in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

0.626in

Outer ring height

0.173in

Oil hole distance

0.059in

Oil hole diameter

0.500in

channel distance

1.220in

Inner ring height

0.185in

Set screw hole distance

(UNF)

M6*1

Set screw specifications

12840N

Radial static load rating

Cor

6660N

Radial dynamic load rating

≈m

0.2Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

Смазка наружного кольца

Способ фиксации

Set screw locking

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

Cylindrical surface

Покрытие

Сопутствующие компоненты (связанная продукция)
