SER 209-27B/G/L2/C12/G2--F, SER209-27 bearing, SER209-27 bearing manufacturer, SER209-27 bearing supplier, SER209-27 bearing dealer-Подшипники Z&R — вставные подшипники и подшипниковые узлы

Главная

Центр продукции

Вставные подшипники

SER Series

SER 209-27B/G/L2/C12/G2--F

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

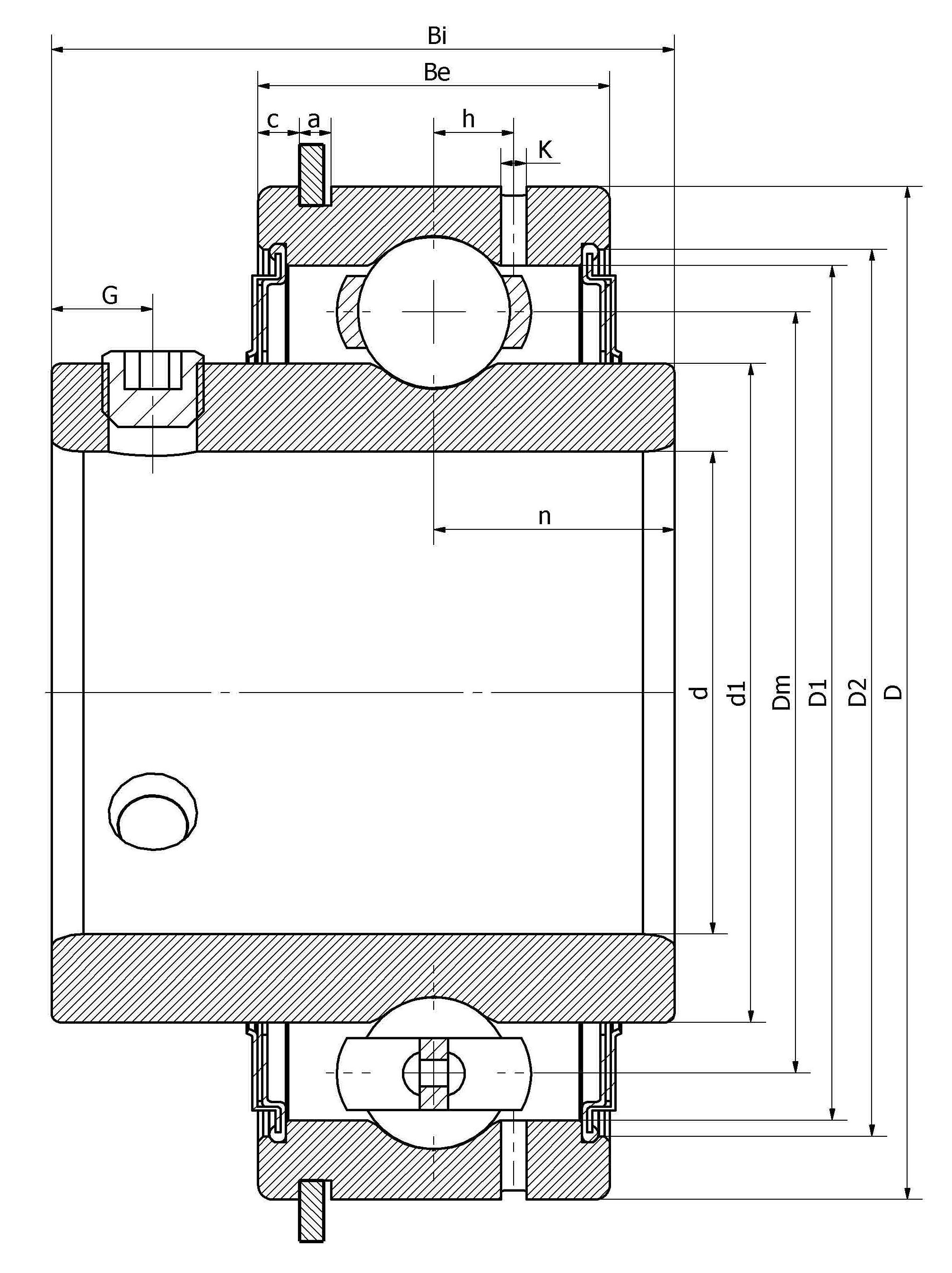

Основные размеры и рабочие параметры

42.862mm

Внутренний диаметр (отверстие)

85mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

66mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

27.8mm

Outer ring height

6.5mm

Oil hole distance

1.9mm

Oil hole diameter

19mm

channel distance

49.2mm

Inner ring height

8mm

Set screw hole distance

(UNF)

5/16-24

Set screw specifications

32800N

Radial static load rating

Cor

20700N

Radial dynamic load rating

≈m

0.85Kg

weight

1.687in

Внутренний диаметр (отверстие)

3.346in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

2.598in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

1.094in

Outer ring height

0.256in

Oil hole distance

0.075in

Oil hole diameter

0.748in

channel distance

1.937in

Inner ring height

0.315in

Set screw hole distance

(UNF)

5/16-24

Set screw specifications

32800N

Radial static load rating

Cor

20700N

Radial dynamic load rating

≈m

0.85Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

Смазка наружного кольца

Способ фиксации

Set screw locking

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

Cylindrical surface

Покрытие
