SER 210-32B/G/L2/C12/G2--F

SER 210-32B/G/L2/C12/G2--F

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

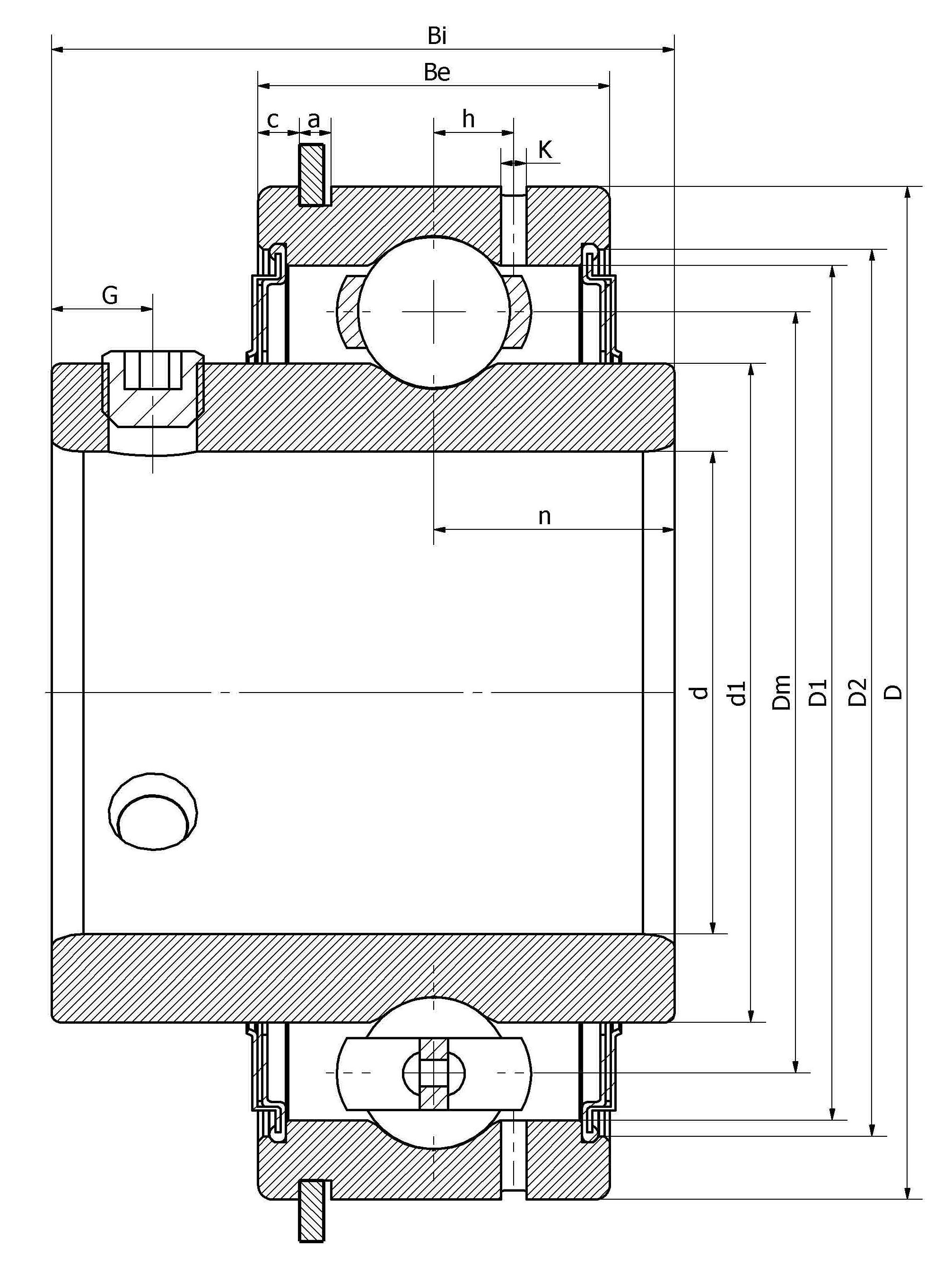

Основные размеры и рабочие параметры

d

57.15mm

Внутренний диаметр (отверстие)

D

100mm

Наружный диаметр

d1

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

Dm

77.5mm

Center diameter

D1

Outer ring inner diameter

Войдите, чтобы увидеть размер

D2

Seal groove diameter

Войдите, чтобы увидеть размер

Be

30.2mm

Outer ring height

h

7.2mm

Oil hole distance

k

1.8mm

Oil hole diameter

n

22.2mm

channel distance

Bi

55.6mm

Inner ring height

G

9mm

Set screw hole distance

(UNF)

3/8-24

Set screw specifications

Cr

43100N

Radial static load rating

Cor

29200N

Radial dynamic load rating

≈m

1.2Kg

weight

d

2.250in

Внутренний диаметр (отверстие)

D

3.937in

Наружный диаметр

d1

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

Dm

3.051in

Center diameter

D1

Outer ring inner diameter

Войдите, чтобы увидеть размер

D2

Seal groove diameter

Войдите, чтобы увидеть размер

Be

1.189in

Outer ring height

h

0.283in

Oil hole distance

k

0.071in

Oil hole diameter

n

0.874in

channel distance

Bi

2.189in

Inner ring height

G

0.354in

Set screw hole distance

(UNF)

3/8-24

Set screw specifications

Cr

43100N

Radial static load rating

Cor

29200N

Radial dynamic load rating

≈m

1.2Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

F

Смазка наружного кольца

L2

Способ фиксации

Set screw locking

Тип стопорного винта

G2

Способ монтажа

B

Смазка

Regular

Исполнение наружного кольца

Cylindrical surface

Покрытие

0
