SER 214-43B/G/L2/C12/G2--F

SER 214-43B/G/L2/C12/G2--F

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

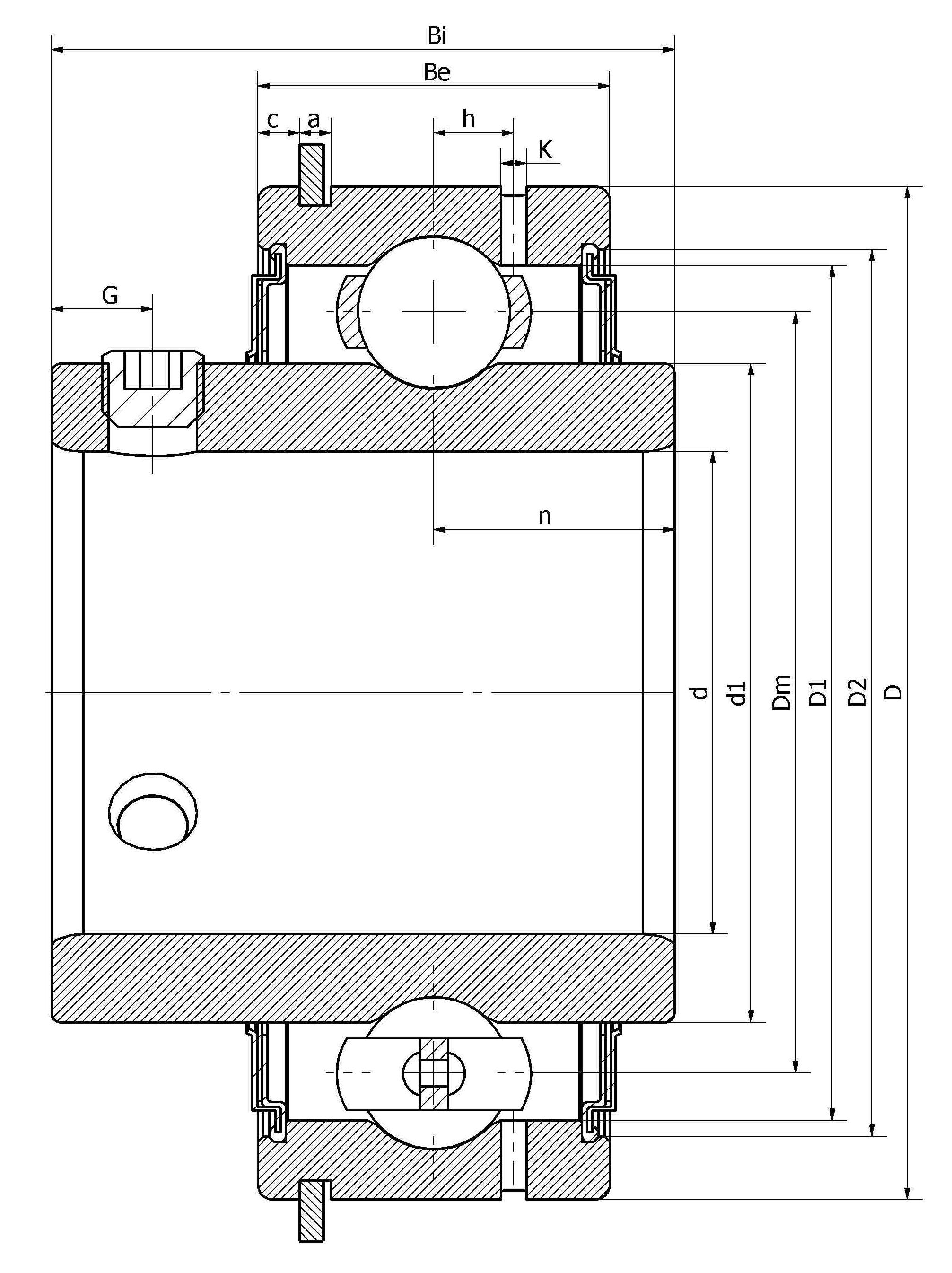

Основные размеры и рабочие параметры

d

68.2625mm

Внутренний диаметр (отверстие)

D

125mm

Наружный диаметр

d1

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

Dm

97.5mm

Center diameter

D1

Outer ring inner diameter

Войдите, чтобы увидеть размер

D2

Seal groove diameter

Войдите, чтобы увидеть размер

Be

35mm

Outer ring height

h

9mm

Oil hole distance

k

2.5mm

Oil hole diameter

n

30.2mm

channel distance

Bi

74.6mm

Inner ring height

G

12mm

Set screw hole distance

(UNF)

7/16-20

Set screw specifications

Cr

62300N

Radial static load rating

Cor

45000N

Radial dynamic load rating

≈m

2.5Kg

weight

d

2.688in

Внутренний диаметр (отверстие)

D

4.921in

Наружный диаметр

d1

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

Dm

3.839in

Center diameter

D1

Outer ring inner diameter

Войдите, чтобы увидеть размер

D2

Seal groove diameter

Войдите, чтобы увидеть размер

Be

1.378in

Outer ring height

h

0.354in

Oil hole distance

k

0.098in

Oil hole diameter

n

1.189in

channel distance

Bi

2.937in

Inner ring height

G

0.472in

Set screw hole distance

(UNF)

7/16-20

Set screw specifications

Cr

62300N

Radial static load rating

Cor

45000N

Radial dynamic load rating

≈m

2.5Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

F

Смазка наружного кольца

L2

Способ фиксации

Set screw locking

Тип стопорного винта

G2

Способ монтажа

B

Смазка

Regular

Исполнение наружного кольца

Cylindrical surface

Покрытие

0
