NC 205-16 T/G/V3/ERT--F

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GR205

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

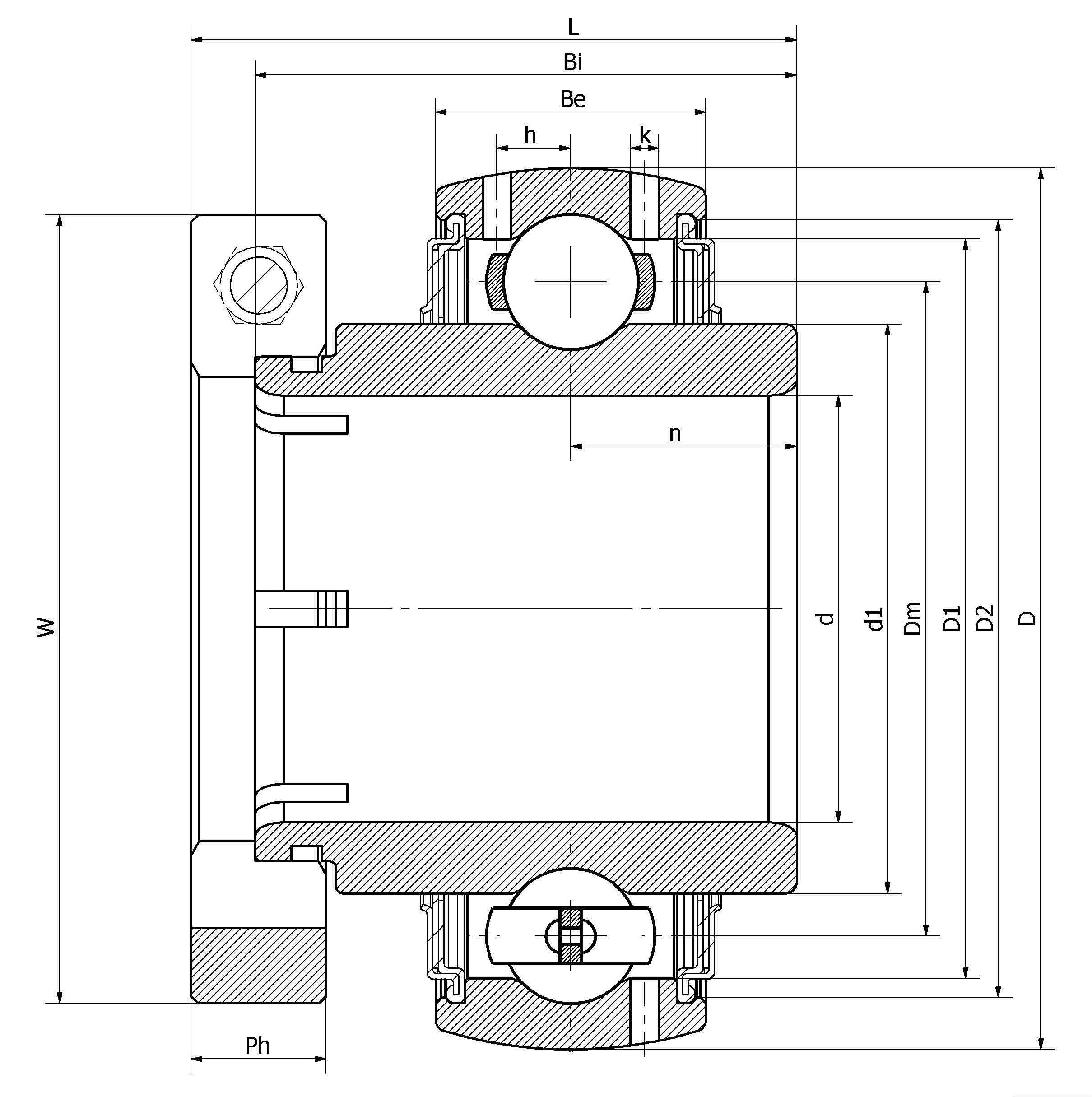

Основные размеры и рабочие параметры

25.4mm

Внутренний диаметр (отверстие)

52mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

39mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

38.1mm

Eccentric sleeve outer diameter

17mm

Outer ring height

4.4mm

Oil hole distance

1.5mm

Oil hole diameter

14.3mm

channel distance

34mm

Inner ring height

43.5mm

total height

13.5mm

Eccentric sleeve height

(UNF)

1/4-28

Set screw specifications

14020N

Radial static load rating

Cor

7850N

Radial dynamic load rating

≈m

0.3Kg

weight

1.000in

Внутренний диаметр (отверстие)

2.047in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

1.535in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

1.500in

Eccentric sleeve outer diameter

0.669in

Outer ring height

0.173in

Oil hole distance

0.059in

Oil hole diameter

0.563in

channel distance

1.339in

Inner ring height

1.713in

total height

0.531in

Eccentric sleeve height

(UNF)

1/4-28

Set screw specifications

14020N

Radial static load rating

Cor

7850N

Radial dynamic load rating

≈m

0.3Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

Смазка наружного кольца

Способ фиксации

ERT

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
