NC 207-20 T/G/V3/ERT--F

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GR207

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

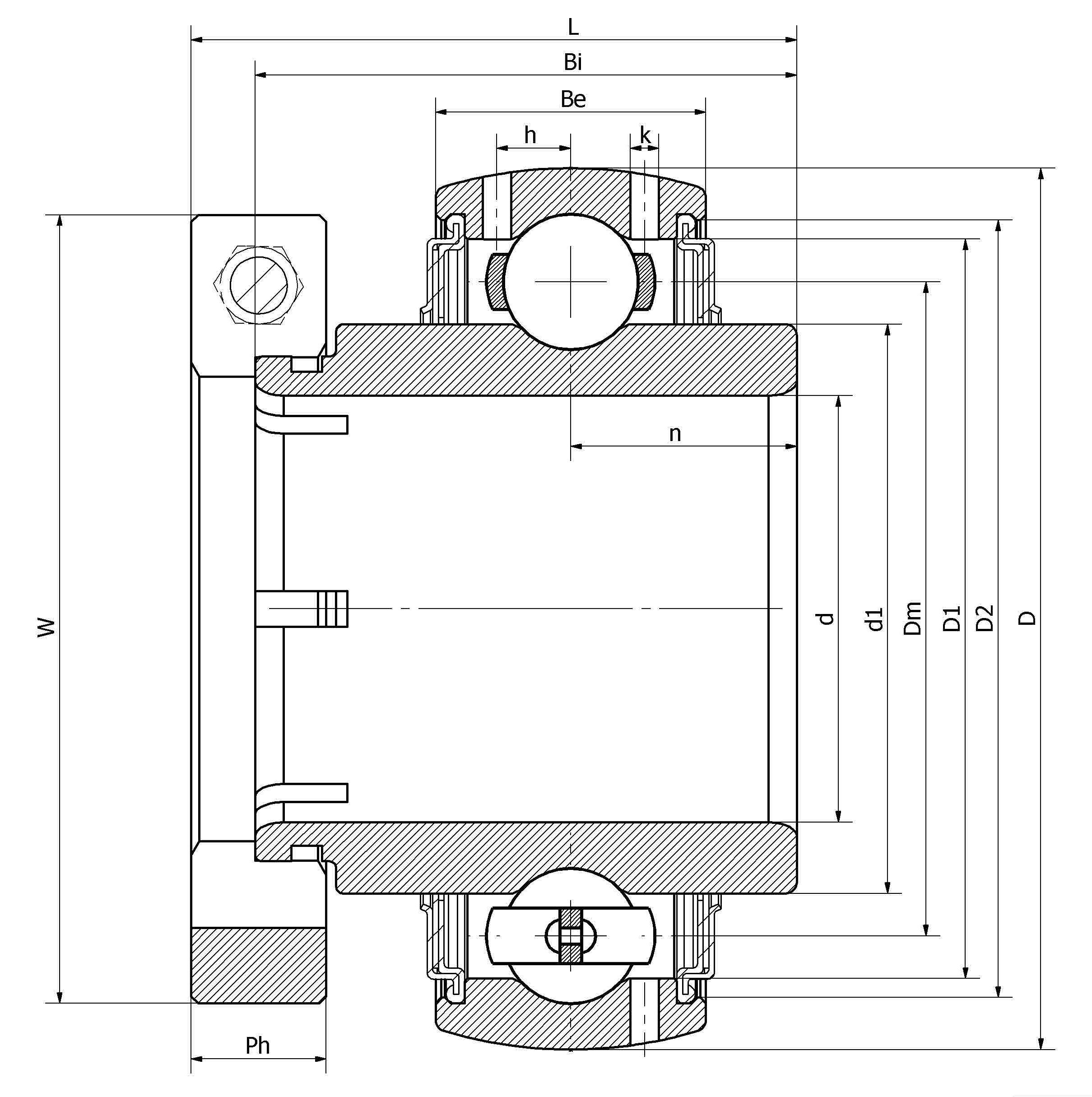

Основные размеры и рабочие параметры

31.75mm

Внутренний диаметр (отверстие)

72mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

53.5mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

55.6mm

Eccentric sleeve outer diameter

50mm

Outer ring height

5.8mm

Oil hole distance

1.8mm

Oil hole diameter

17.5mm

channel distance

42.9mm

Inner ring height

56.4mm

total height

17.5mm

Eccentric sleeve height

(UNF)

5/16-24

Set screw specifications

25800N

Radial static load rating

Cor

15200N

Radial dynamic load rating

≈m

0.5Kg

weight

1.250in

Внутренний диаметр (отверстие)

2.835in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

2.106in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

2.189in

Eccentric sleeve outer diameter

1.969in

Outer ring height

0.228in

Oil hole distance

0.071in

Oil hole diameter

0.689in

channel distance

1.689in

Inner ring height

2.220in

total height

0.689in

Eccentric sleeve height

(UNF)

5/16-24

Set screw specifications

25800N

Radial static load rating

Cor

15200N

Radial dynamic load rating

≈m

0.5Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

Смазка наружного кольца

Способ фиксации

ERT

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
