NC 208-24 T/G/V3/ERT--F

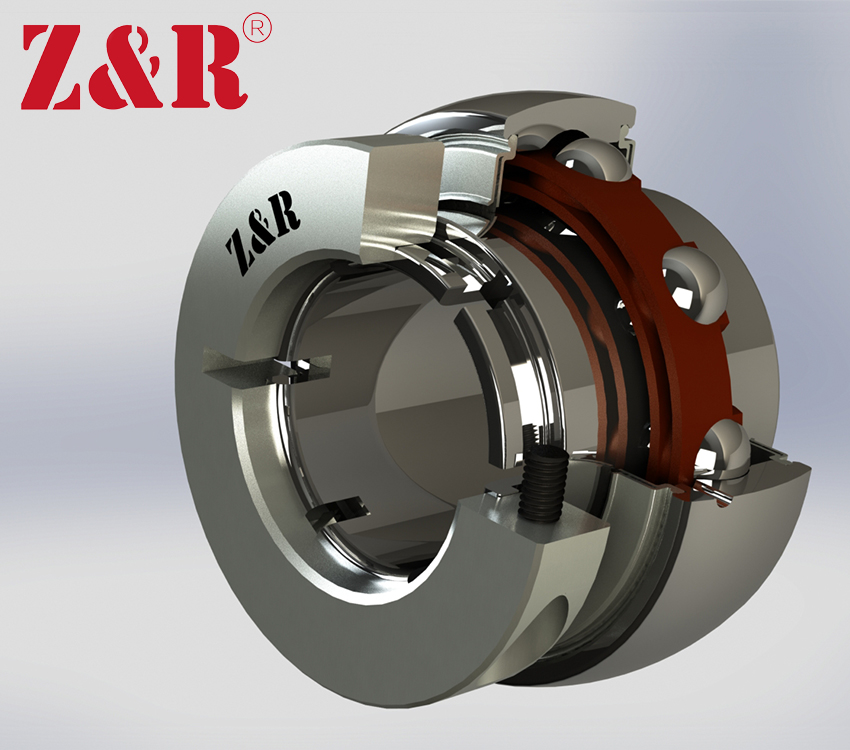

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GR208

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

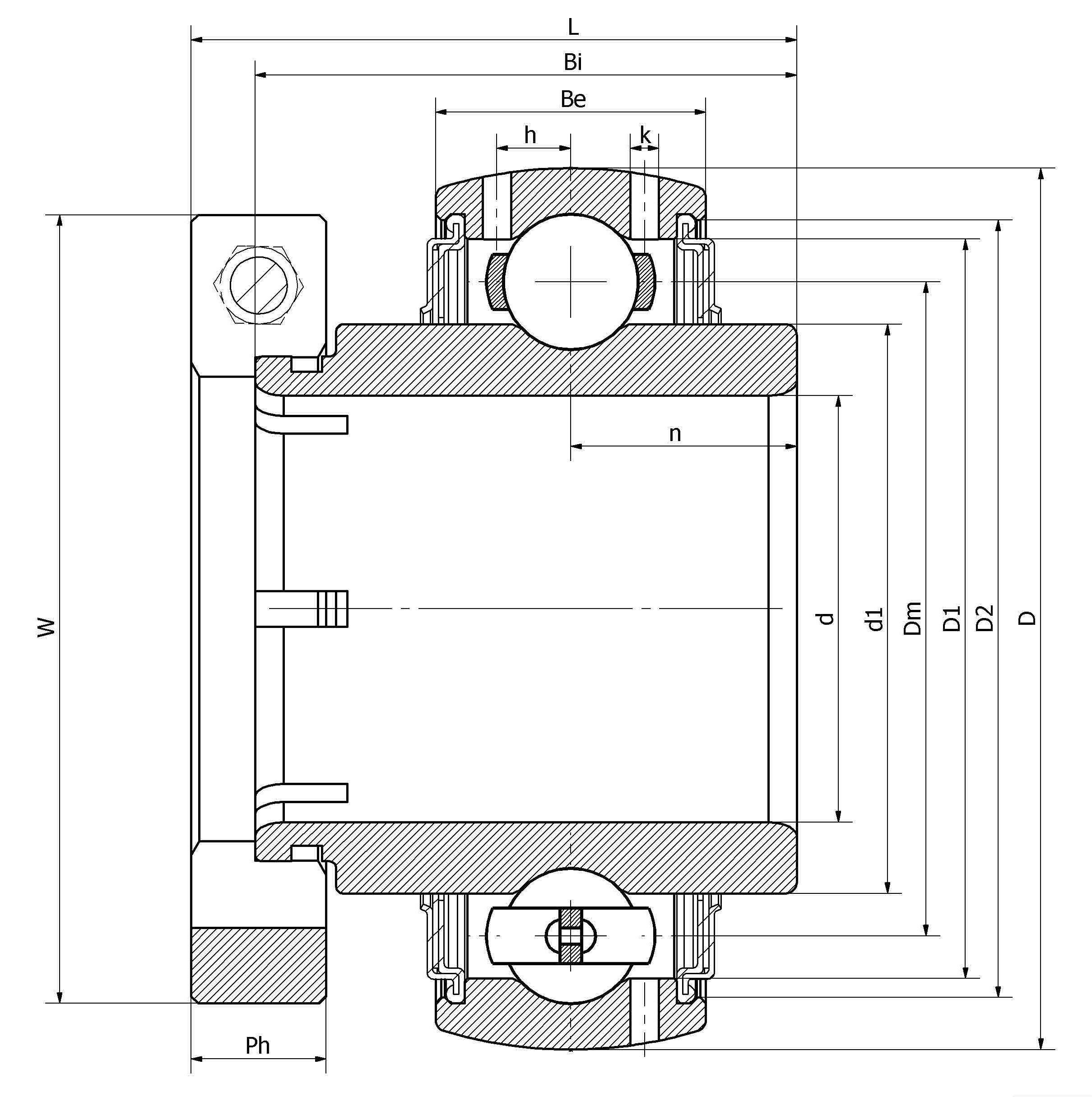

Основные размеры и рабочие параметры

38.1mm

Внутренний диаметр (отверстие)

80mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

60mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

60.3mm

Eccentric sleeve outer diameter

21mm

Outer ring height

6.4mm

Oil hole distance

1.9mm

Oil hole diameter

19mm

channel distance

49.2mm

Inner ring height

62.7mm

total height

18.3mm

Eccentric sleeve height

(UNF)

5/16-24

Set screw specifications

29300N

Radial static load rating

Cor

18200N

Radial dynamic load rating

≈m

0.7Kg

weight

1.500in

Внутренний диаметр (отверстие)

3.150in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

2.362in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

2.374in

Eccentric sleeve outer diameter

0.827in

Outer ring height

0.252in

Oil hole distance

0.075in

Oil hole diameter

0.748in

channel distance

1.937in

Inner ring height

2.469in

total height

0.720in

Eccentric sleeve height

(UNF)

5/16-24

Set screw specifications

29300N

Radial static load rating

Cor

18200N

Radial dynamic load rating

≈m

0.7Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

Смазка наружного кольца

Способ фиксации

ERT

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
