NC 211 T/G/V3/ERT--F

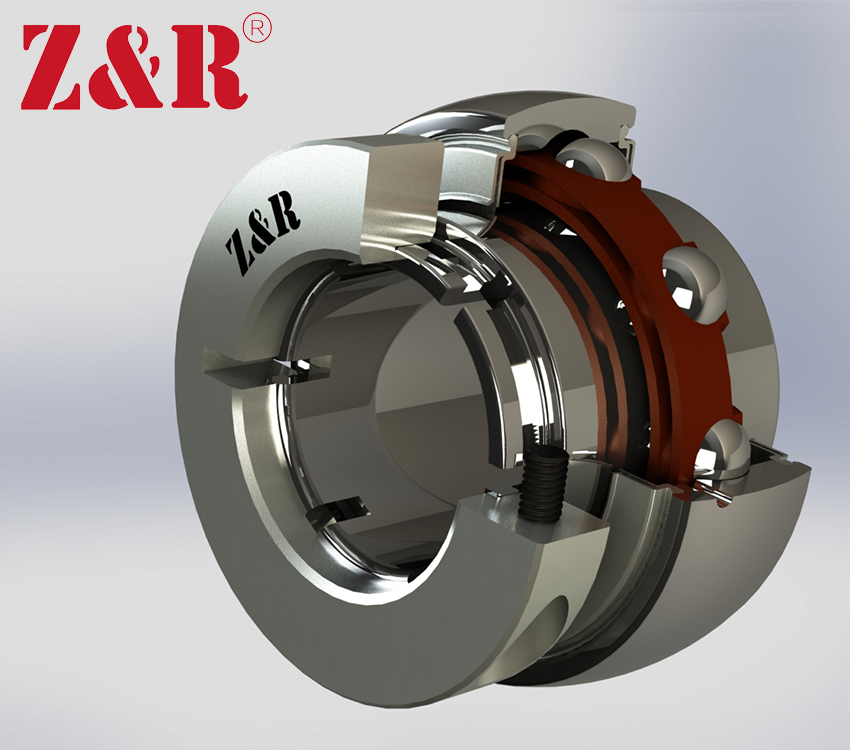

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

GR211

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

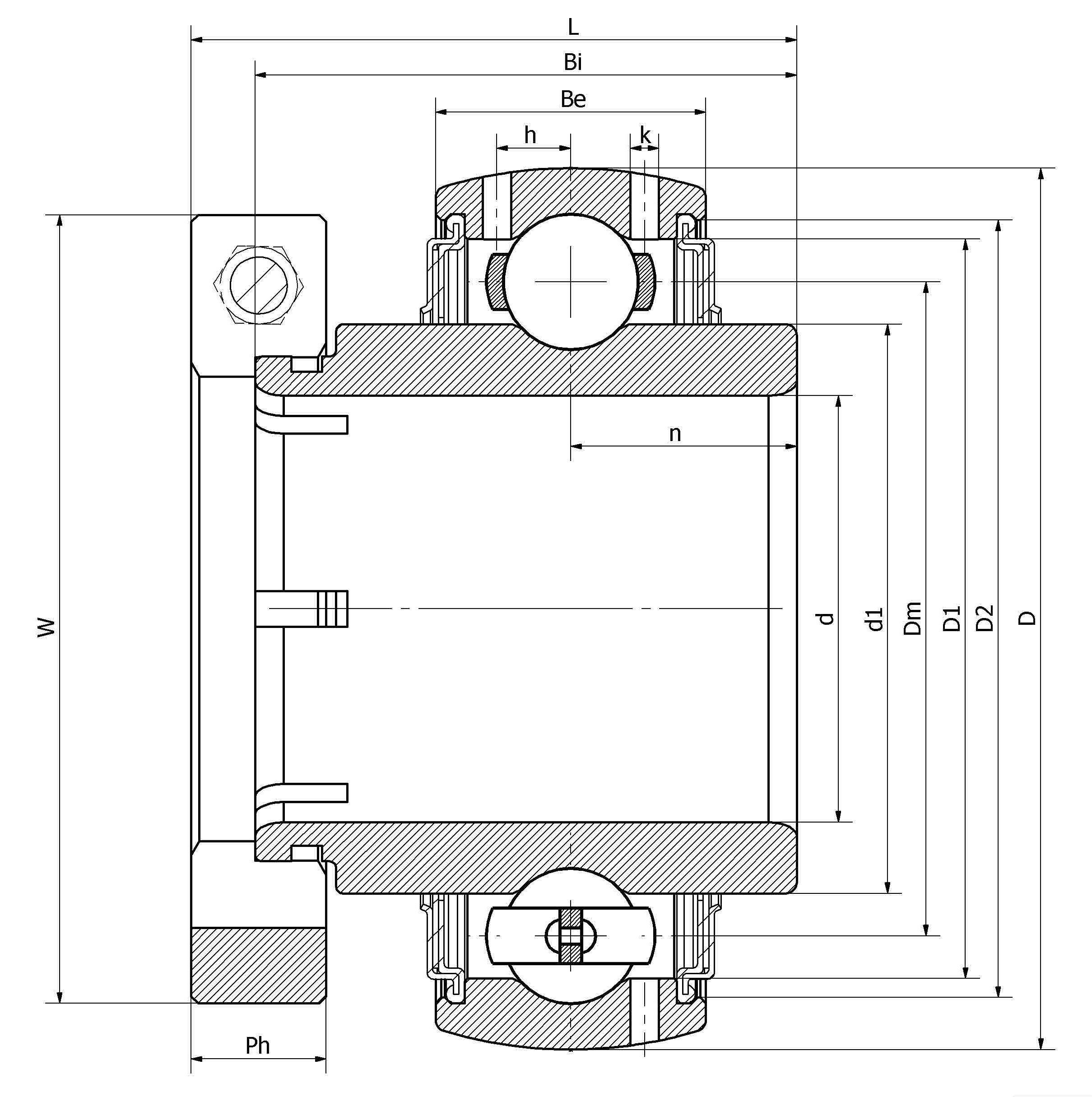

Основные размеры и рабочие параметры

55mm

Внутренний диаметр (отверстие)

100mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

77.5mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

76.2mm

Eccentric sleeve outer diameter

25mm

Outer ring height

7.2mm

Oil hole distance

1.8mm

Oil hole diameter

22.2mm

channel distance

55.6mm

Inner ring height

71.5mm

total height

20.7mm

Eccentric sleeve height

(UNF)

M10*1.25

Set screw specifications

43100N

Radial static load rating

Cor

29200N

Radial dynamic load rating

≈m

1.2Kg

weight

2.165in

Внутренний диаметр (отверстие)

3.937in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

3.051in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

3.000in

Eccentric sleeve outer diameter

0.984in

Outer ring height

0.283in

Oil hole distance

0.071in

Oil hole diameter

0.874in

channel distance

2.189in

Inner ring height

2.815in

total height

0.815in

Eccentric sleeve height

(UNF)

M10*1.25

Set screw specifications

43100N

Radial static load rating

Cor

29200N

Radial dynamic load rating

≈m

1.2Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

Смазка наружного кольца

Способ фиксации

ERT

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
