UK309/V2-F Insert Bearing | Tapered Bore Outer Spherical Bearing-Подшипники Z&R — вставные подшипники и подшипниковые узлы

Главная

Центр продукции

Вставные подшипники

UK Series

UK 309/V2/--F

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

YSA309/V2/--F

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

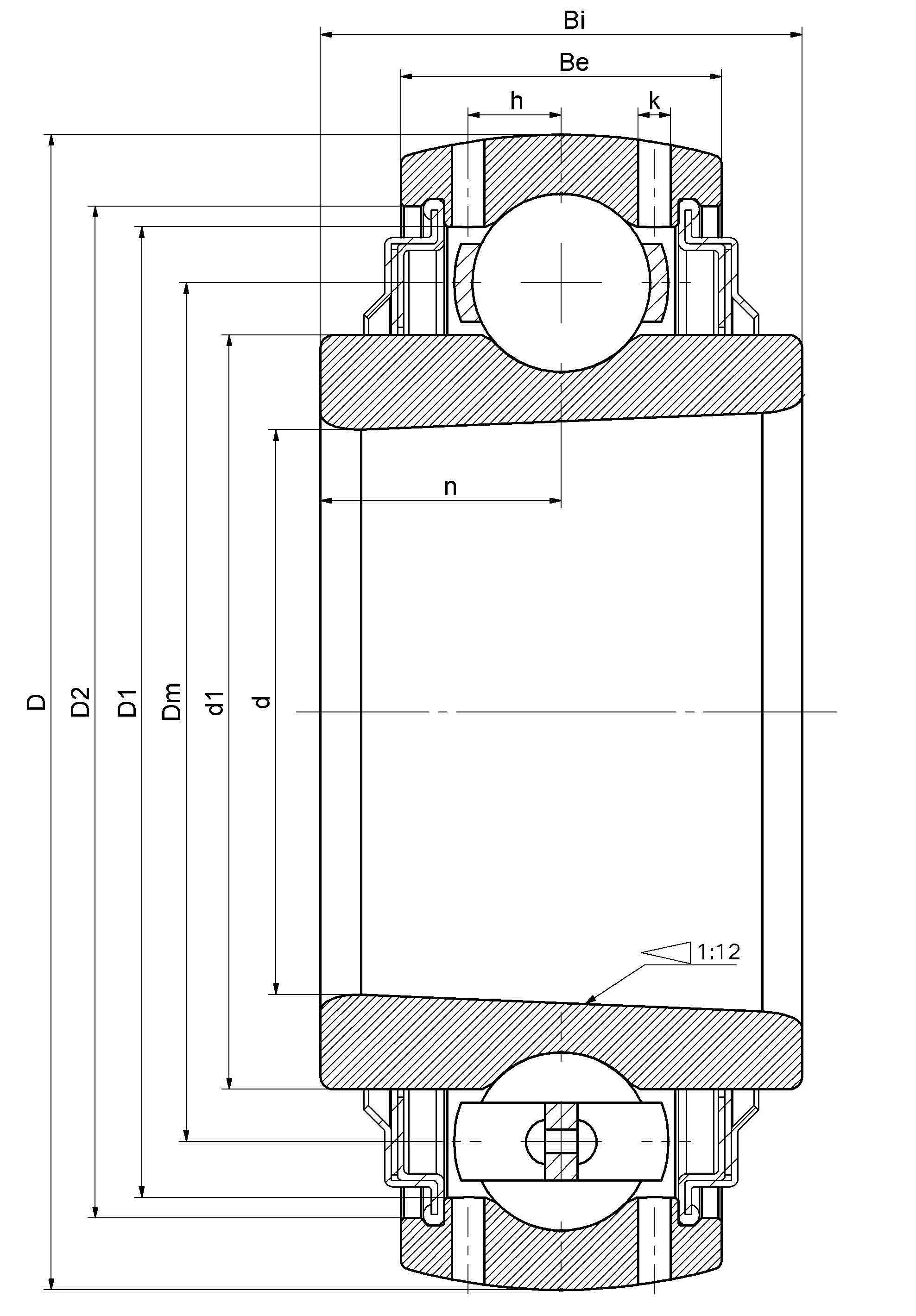

Основные размеры и рабочие параметры

40mm

Внутренний диаметр (отверстие)

100mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

73.5mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

30mm

Outer ring height

8.7mm

Oil hole distance

1.8mm

Oil hole diameter

19mm

channel distance

38mm

Inner ring height

40600N

Radial static load rating

Cor

24000N

Radial dynamic load rating

≈m

1.2Kg

weight

1.575in

Внутренний диаметр (отверстие)

3.937in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

2.894in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

1.181in

Outer ring height

0.343in

Oil hole distance

0.071in

Oil hole diameter

0.748in

channel distance

1.496in

Inner ring height

40600N

Radial static load rating

Cor

24000N

Radial dynamic load rating

≈m

1.2Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие

Сопутствующие компоненты (связанная продукция)
