RB 204/V2/ER--X-NPP

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

CSB204

UE204.SH

GAY24-XL-NPP

FHSR204

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

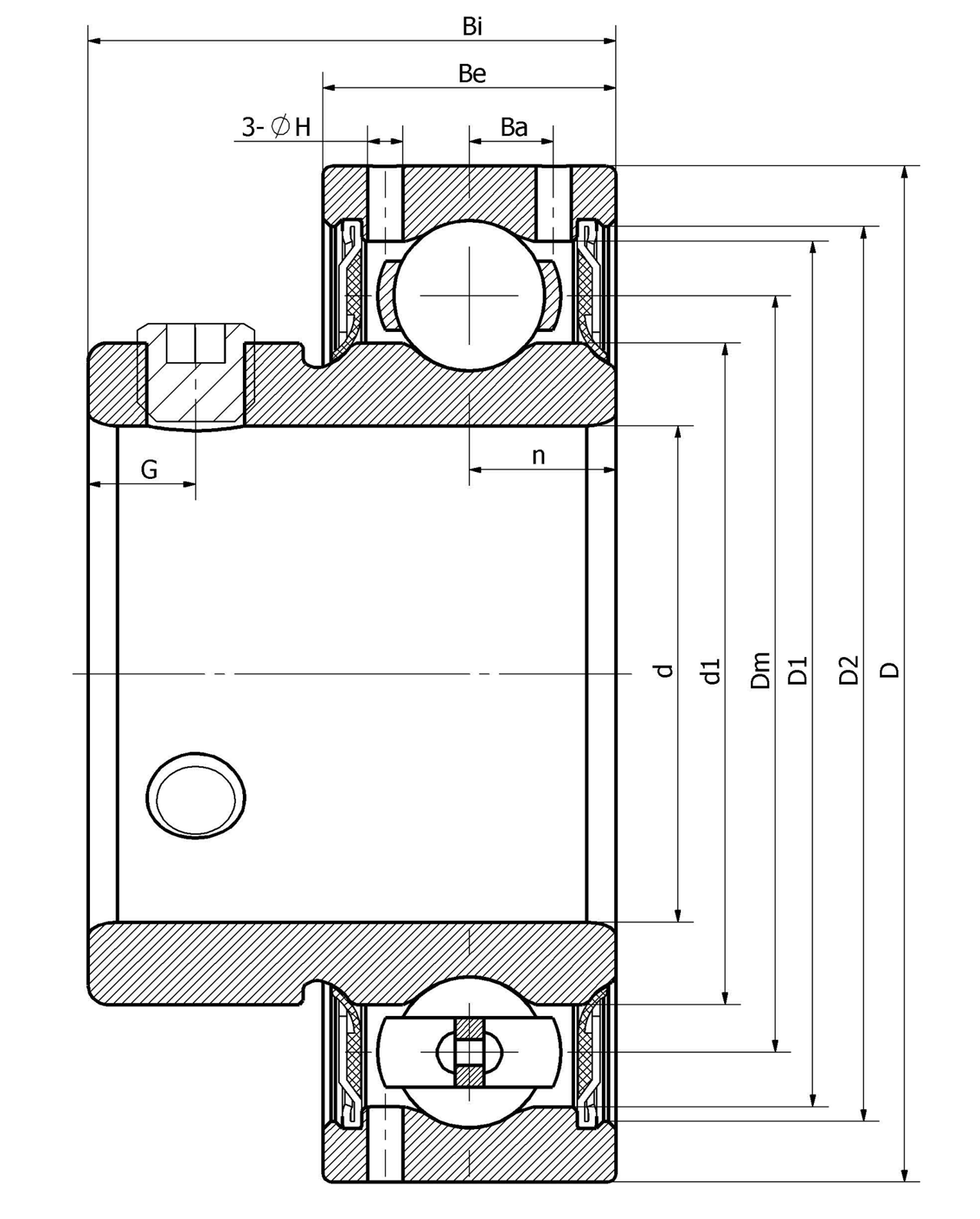

Основные размеры и рабочие параметры

20mm

Внутренний диаметр (отверстие)

47mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

33.9mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

14mm

Outer ring height

7mm

channel distance

25mm

Inner ring height

4.5mm

Set screw hole distance

(UNF)

M6*1

Set screw specifications

12800N

Radial static load rating

Cor

6600N

Radial dynamic load rating

≈m

0.15Kg

weight

0.787in

Внутренний диаметр (отверстие)

1.850in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

1.335in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

0.551in

Outer ring height

0.276in

channel distance

0.984in

Inner ring height

0.177in

Set screw hole distance

(UNF)

M6*1

Set screw specifications

12800N

Radial static load rating

Cor

6600N

Radial dynamic load rating

≈m

0.15Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

X-NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

Cylindrical surface

Покрытие
