RA 211/V2/ER--X-NPP

Insert bearings, eccentric sleeve locked outer spherical bearings, three-layer sealed outer spherical bearings

Связаться с нами

Аналоги моделей

OEM

CSA211

UY211.SH

RAE211-XL-NPP

FHR211

Характеристики изделия

Техническая информация

CAD

Скачать

Уменьшить

Увеличить

Единицы измерения /

Метрическая

Дюймовая

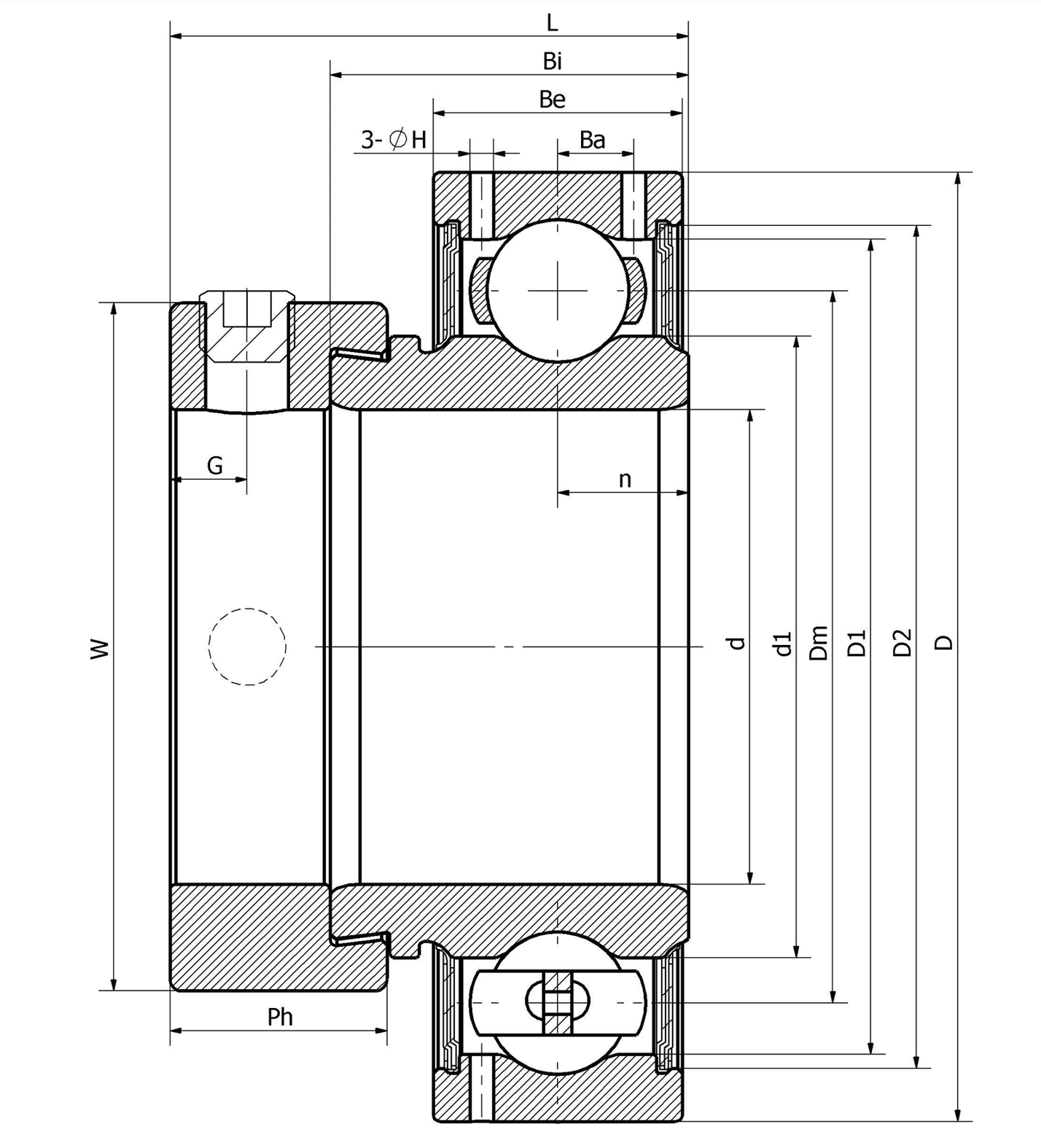

Основные размеры и рабочие параметры

55mm

Внутренний диаметр (отверстие)

100mm

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

77.5mm

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

76.2mm

Eccentric sleeve outer diameter

24mm

Outer ring height

12mm

channel distance

32.5mm

Inner ring height

48.7mm

total height

8mm

Set screw hole distance

20.7mm

Eccentric sleeve height

(UNF)

M10*1.25

Set screw specifications

43100N

Radial static load rating

Cor

29200N

Radial dynamic load rating

≈m

0.65Kg

weight

2.165in

Внутренний диаметр (отверстие)

3.937in

Наружный диаметр

Наружный диаметр внутреннего кольца

Войдите, чтобы увидеть размер

3.051in

Center diameter

Outer ring inner diameter

Войдите, чтобы увидеть размер

Seal groove diameter

Войдите, чтобы увидеть размер

3.000in

Eccentric sleeve outer diameter

0.945in

Outer ring height

0.472in

channel distance

1.280in

Inner ring height

1.917in

total height

0.315in

Set screw hole distance

0.815in

Eccentric sleeve height

(UNF)

M10*1.25

Set screw specifications

43100N

Radial static load rating

Cor

29200N

Radial dynamic load rating

≈m

0.65Kg

weight

Скачать данные продукта

Скачать описание характеристик

Особенности выбранного продукта

Способ уплотнения

X-NPP

Смазка наружного кольца

Способ фиксации

Тип стопорного винта

Способ монтажа

Смазка

Regular

Исполнение наружного кольца

spherical surface

Покрытие
